国半LM3886 68W HIFI 石合并式功放 NE5532 OPA2134运放前置

2024-10-24 19:33:58 功率放大器

【本店所有成品機器輸入電壓均可以改為110V/115V/117V等數值的電壓,方便臺灣或者海外的客戶使用。】
产品简介:

青柠电子 OPA2134 推 LM3886 立体声功放

MODEL:PA3886-2-FT

基础参数

架构:OPA2134(JFET 输入双运放)做前级电压放大,后级单片 LM388TF 每声道,AB 类,PCB 线路板,双声道立体声,带 UPC1237 喇叭保护;电源配英国 NOVER 金字 10000μF/50V 主滤波,TE MKP 耦合电容中山市青柠...

  • 输出功率:±28V 供电,68W/4Ω,38W/8Ω;±35V 供电可达 50W/8Ω
  • 频响:20Hz~20kHz
  • 信噪比:≥92dB
  • THD+N:≤0.1%(额定功率 20–20kHz)
  • 内置 SPiKe 综合保护:过流、短路、过热、欠压、过压保护,带静音功能Texas Inst...
  • 适配音箱:4Ω/8Ω,84dB 以上书架 / 落地箱均可,对灵敏度门槛远低于单端胆机

音色特点

中频

OPA2134 属于 JFET 输入音频运放,中频自然温润、干净无染色,不像普通双极型运放偏冷硬。人声轮廓扎实、口型还原自然,气息细节保留完整,没有刻意加厚的音染;乐器质感真实,弦乐、爵士铜管质感中正。属于保真取向,保留录音本身原貌,没有胆机那种额外的偶次谐波包裹感。

高频

高频顺滑细腻,延伸良好,线条干净通透,没有尖锐毛刺。OPA2134 低噪声特性,弱音、泛音、空气感表现不错;不刻意提亮,听小提琴、三角铁、录音残响自然。相比部分冷声运放,它高频带一点柔和度,长时间聆听不容易听觉疲劳。如果搭配本身偏亮的音箱,高频也不容易刺耳。

低频

这是 LM3886 最突出的部分:低频扎实、收放快速,控制力很强,下潜深、不臃肿。大鼓、低音提琴、电贝司轮廓清晰,残响短、不拖泥带水,大动态时不容易糊。动态余量充足,爆棚片段冲击力好,低频的质感优于所有你前面看的单端甲类胆机。

优点

  1. 推力比较大、音箱适配广,低至 84dB 落地箱也能推饱满,声场横向拉开、定位清晰,适合大编制、电影原声、摇滚、爵士。
  2. 背景噪声极低,底噪干净,安静背景下细节浮现良好。
  3. 三频均衡、保真度高,属于中性偏暖的石机风格,泛音自然,不冷硬。
  4. 运放可直接插拔更换,可玩性高:可替换 NE5532、OPA2604、AD827 等,简单改变音色走向。
  5. 保护完善,稳定性强,日常长期使用故障率低。

短板

  1. 属于晶体管 AB 类,谐波结构和胆机不同,缺少胆机特有的温润、黏感与人声包裹感;喜欢浓郁胆味的人会觉得声音偏理性、干净。
  2. 大音量下依然是石机的瞬态风格,不像推挽胆机那样带有柔和的动态软化。

简单运放替换调音参考

  • OPA2134(原厂):中性温润,泛音自然,综合均衡
  • OPA2604:中频更柔和,模拟味更强,高频略收敛
  • AD827:解析更强,线条锐利,高频更华丽,声音偏透明
  • NE5532:性价比高,声音平实,中频略厚,高频相对朴素

●LM3886是美国国半(NS)一款久负盛名的高性能音频功率放大集成电路,大输出功率可达68W,音色准确传神、噪声和失真都相当低,而且保护功能比较完善,性能稳定。LM3886一经推出好评如潮,很快成为大中功率HIFI音频放大器和高保真有源监听音箱放大电路的配置。这二个IC音响发烧友可谓无人不知,无人不晓;尽管这么多年来音响技术的飞速发展,但这二个IC由于性能、音质出众、优良,至今仍广泛应用,经久不衰。美国音响厂商乐林就有以LM3886为放大核心的贵价名机,可以说LM3886是每个音响发烧友必玩和经常玩的音频功放IC之一。
●LM3886的低频表现出色,德州仪器TI NE5532 音域开阔,动态大,本板更适合接输出电平比较低的MP3播放器、手机和电脑作音源。NE5532可以用OPA2604、OPA2134、AD827等双运放IC直接替换。
●香港发烧级TE MKP薄膜耦合电容
●本功放带喇叭保护电路UPC1237;
●后级电源滤波电容采用10000uf/50V英国NOVER金字音频专用电容或日本Nichicon发烧电容;
●音源输入耦合使用瑞典EVOX电容,发烧级元件;
●小容量电解选用日本rubycon红宝石发烧级音频专用电容;
●整板电阻为全铜脚优质金属膜精密电阻,输出电阻为日本产5W无感电阻;
●LM3886TF采用原装白字IC,保证是原装,4欧姆负载时,功率可达68W  X  2
●整流桥为1510 ,可过15A大电流。
●PCB采用1.6mm厚双面板材,2.0安士铜厚,喷锡全工艺,保证大小电流的良好通过性能。的PCB品质。PCB尺寸是:165MM×80MM;
●本品所有零部件均为原装,朴实无华,品质纯正;使用优质原装零部件,不仅仅是安全质量得到保障,使用寿命长,更重要是使实际性能能达到设计目标的强有力保证。追求流的品质是本店的一贯宗旨。

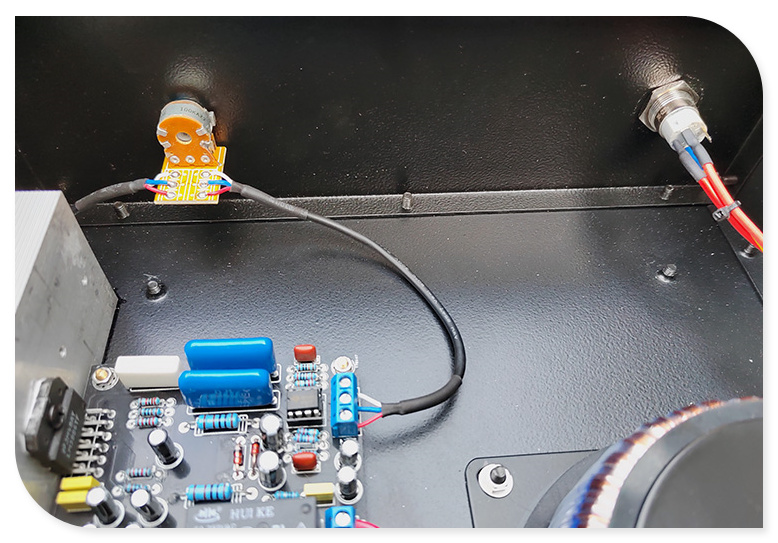

●整个电路板走线布局相当严谨合理,整体PCB走线采用一点接地方式。本功放板工作稳定可靠,输出功率大;声音优美圆润,音场开阔。立体感强,低频沉稳扎实有力,信噪比相当出色,动态范围广;细节清晰、瞬态响应出色,播放各种音乐均应付自如,在家庭的放音环境下有很不错的表现。适合接6.5寸以下音箱或者灵敏度比较高的8寸以上音箱。
●变压器功率220W,进口0.23MM厚日本A级铁芯制作,无氧铜线,功率足,余量充沛,不叫不振。次级电压为AC26V-0-26V ,0-6.3-8V。链接地址:https://item.taobao.com/item.htm?id=524321995185
● 整块板的电平放大倍数:约32倍。
●  5环高精度电阻,保证了整机良好的信噪比。
● 机箱尺寸:宽310MM 高95MM(含机箱脚) 深300MM(不含旋钮及接线柱) ,电源开关配蓝光LED,右侧音量铝包塑旋钮配日产ALPS 16型双联100K优质电位器,经久耐用,不会出现恼人的莎莎声。机箱面板为5MM厚亚克力板。机箱材质为1.2MM铁板烤漆。
● 机器重量6公斤。
● 1组RCA信号输入端子,2组水晶喇叭接线柱,全为铜镀金材质!
● 翼形铝散热器重0.65公斤,散热效果十分优良,可以长期满负载工作。

电路板详细描述地址:https://item.taobao.com/item.htm?id=524406831060
