参考电路图（只是参考，一切参数按板上标注为准，本店没有完整原理图提供，请勿咨询。本机取消图中的输出变压器超线性抽头，采用标准接法，另外电源部分采用场效应二极管整流，不是下图中的胆整流）

DYNACO 6P14推挽电路设计得非常巧妙，由12AX7一只管身兼两职，既是电压放大又兼自动平衡式倒相，而1K电阻更是点睛之笔，这只电阻既是12AX7的阴极偏置电阻，又与输出变压器的次级构成了倒相级的尾巴，同时还是环路负反馈电阻！一身兼三职，既省了零件，又减少了零件附加噪声与失真。而功率级采用超线性（UL）结构，兼顾了效率与失真的平衡，经稍作修改后输出功率可达10W THD=0.4%，阻尼大于4.0，以这么简洁的线路有这样的指标确实超群！电源部分本店作出些改进，改为三级CRC滤波，整机S/N就可以高达-107db  A计权（残留噪声电压160uV）如此低的底噪基本是耳朵紧帖喇叭才可以停到一点点的噪音。

主要采用进口元件装配：

1、RF107*4 快速恢复二极管整流，尽量接近胆整流效果。

2、日本尼吉康、韩国SAMYOUNG电解滤波；德国WIMA 电容级间耦合

3、金属膜精密铜脚电阻

4、镀银陶瓷管座，带多种颜色LED照射电子管底部（需要什么颜色留言注明，默认黄光） 铜脚接线柱

5、PCB尺寸板厚1.6mm，双面覆铜喷锡板，铜厚1安士。本机电路板设计严格遵循地线一点接地原则，精心布局，即使交流灯丝线也走在板上，底噪也极微。无扼流圈情况下，开大音量离开90DB灵敏度的音箱10CM听不到噪音。电源板独立于放大板，静噪效果更好。

6、纯铜镀金RCA莲花座和喇叭接线柱。

7、天使眼不锈钢带灯电源开关。

8、电子管采用北京4个6P14功率管（可用EL84直接替换），2个曙光北京6N4推动管（可用ECC83、5751、12AX7直接替换），1个曙光5Z4P整流管。

9、整机尺寸：宽35CM，深25CM（含旋钮及接线柱），高15CM（含电子管及机脚）

11、箱体：厚度为20MM的白蜡木原木机箱，纹理丰富，顶板为1.6MM厚的铁板烤漆处理。

12、输出变压器（编号：OP763501）铁芯规格76×35,日本Z11片，紫金色烤漆边罩。频响范围20HZ－30KHZ，功率30W。

13、电源变压器（编号：4.06.06.051）铁芯规格96×55,国产H50退火硅钢片，紫金色烤漆顶罩，功率170W。

14、整机净重：7.9KG

15、电子管底部装有发橙色光的LED，晚上开机效果迷人，感觉很温暖！

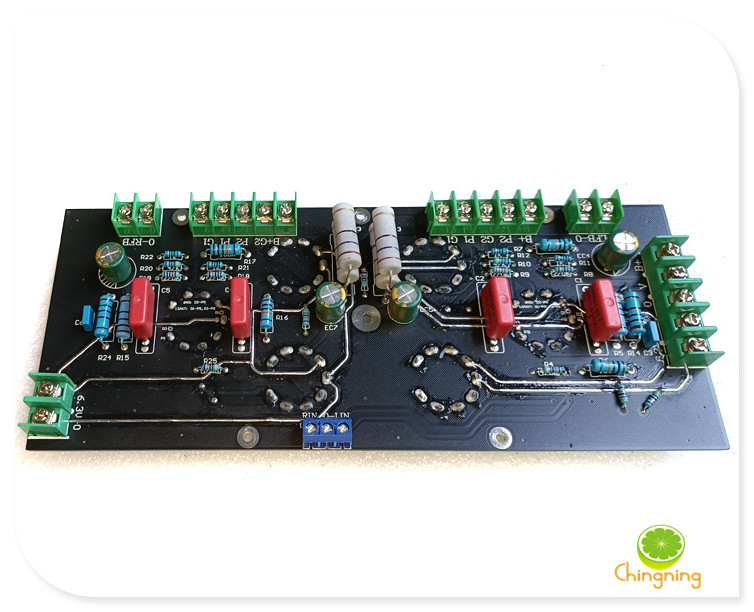

【内部电路板图】

【整机】
