如没有任何成功DIY胆机经验者请买成品不要购买套件,本店提供不了技术支持!
默认配木旋钮,需要黑色铝包塑旋钮请留言说明,默认带铭牌,不要铭牌也请留言说明。本店走的是技术路线,不会做夸大的广告,不会做精美的宣传图片,产品付内部图,付完整无误的产品原理图,真材实料,牛里面保证不是灌水泥!相信烧友都知道牛的重要性!觉得价格贵的朋友可以选购本店其他6P3P或者EL34的机型,但是音质肯定就是跟天梭26E6WG胆有一定的差距!
【本店所有成品機器輸入電壓均可以改為110V/115V/117V等數值的電壓,方便臺灣或者海外的客戶使用。拍下時請留言說明所需的電壓即可,改電壓機器需要在拍下後3-4天內發貨,需要多加20元改電壓費用。因為單個定做變壓器的成本比批量的要高些。】
【声音描述】
6米8+26E6WG发烧电子管功放机,高音细腻,低频有力,音质清爽自然,动态范围宽,谐波丰富!音质比6P3P/6L6/EL34均优胜。
【产品特点】
1 采用全部交流灯丝点灯,声音活泼灵动,紧贴灵敏度为90DB的喇叭,听不到一点点交流声噪声,感觉和没有开机一样的静。(使用5H扼流圈情况下)
2 采用高增益的6*8(6j8P/717A可以直接替换)推动26E6WG,输出功率可达5W×2以上。适合推阻抗在 (4- 8 )欧姆灵敏度88db以上的音箱。
3 输出额定功率:5WX2(电子管由于具有过载能力强的优点,所以实际不失真输出功率和25w+25w的晶体管功放相当!由于各级电子管均工作在甲类放大状态,所以失真小,音色甜美,柔和,耐听度极高!)
4 采用精度高达1%的金属膜电阻和进口电解电容,电源滤波电容采用PHILIPS主电容 及日本品牌副电容。
5 C(电容)L(扼流圈)R(电阻)C多级滤波,信噪比高。
6 采用的电源变压器(编号4.06.06.044 )链接(手机上看不到链接的,要到电脑上看):http://item.taobao.com/item.htm?id=583664613268
输出变压器(编号OP763503)链接:http://item.taobao.com/item.htm?id=583784998159
扼流圈(I573019)链接:https://item.taobao.com/item.htm?id=539680272586
7 耦合电容采用本公司专门定制的TE MKP薄膜铜脚电容,音色十分醇厚,高频纤细通透!
8 电子管使用曙光5Z4P整流管×1,南京6*8前级推动管×2,美国天梭26E6WG功率放大管×2。
9 电路板设计严格遵循1点接地原则设计,1安士铜厚,铜箔的粗细都是按电流的大小计算过的,这是没有底噪的保证。我们机器追求的是高性价比,PCB板省却大量昂贵的人工搭棚,并且出错率甚低,保证较低的故障率。 PCB规格:250MM*100MM,1.6MM厚玻纤板
【性能规格】

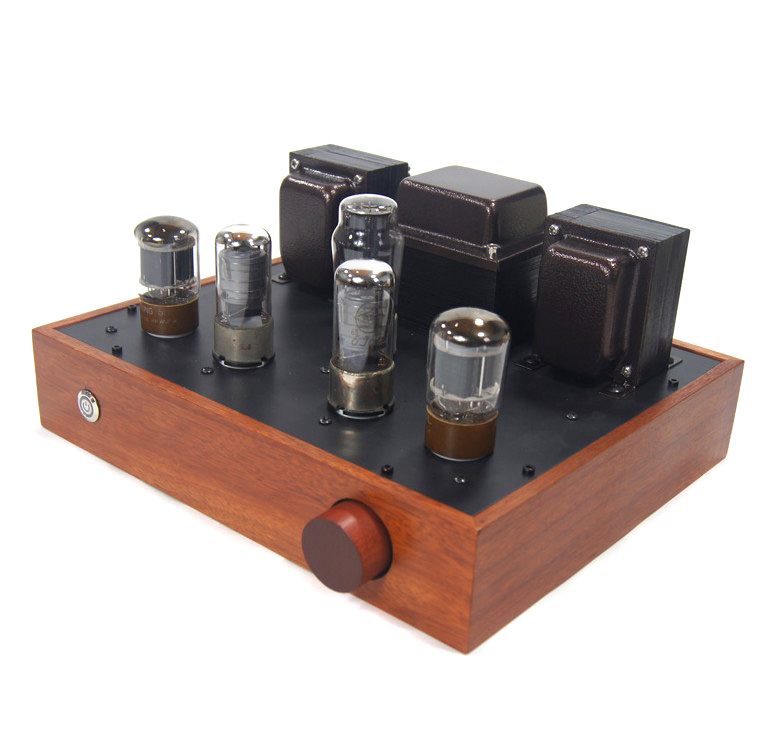

1、产品全称:6米8+26E6WG真空管功放机
2、产品颜色:红胡桃原木机箱,上板为1.5MM铁板,下板为1MM铁网板。
3、产品重量:8.2kg
4、产品尺寸:宽:300mm 高:190mm 深:280mm (含电子管高度及后面接线柱深度)
【参数表】
输出额定功率:5WX2(电子管由于具有过载能力强的优点,所以实际不失真输出功率和25w+25w的晶体管功放相当!由于各级电子管均工作在甲类放大状态,所以失真小,音色甜美,柔和,耐听度高!)
输入:一路RCA输入
输出:后面音箱接口输出阻抗0-4欧-8欧 2组
频响:20-30KHz ±1db
输出信噪:>98dB "A"- wtd
输出总谐波失真:<0.5%
电路结构参考图纸(元件参数按实物为准,图纸仅作参考):
有机脚配上的,放心哦!
