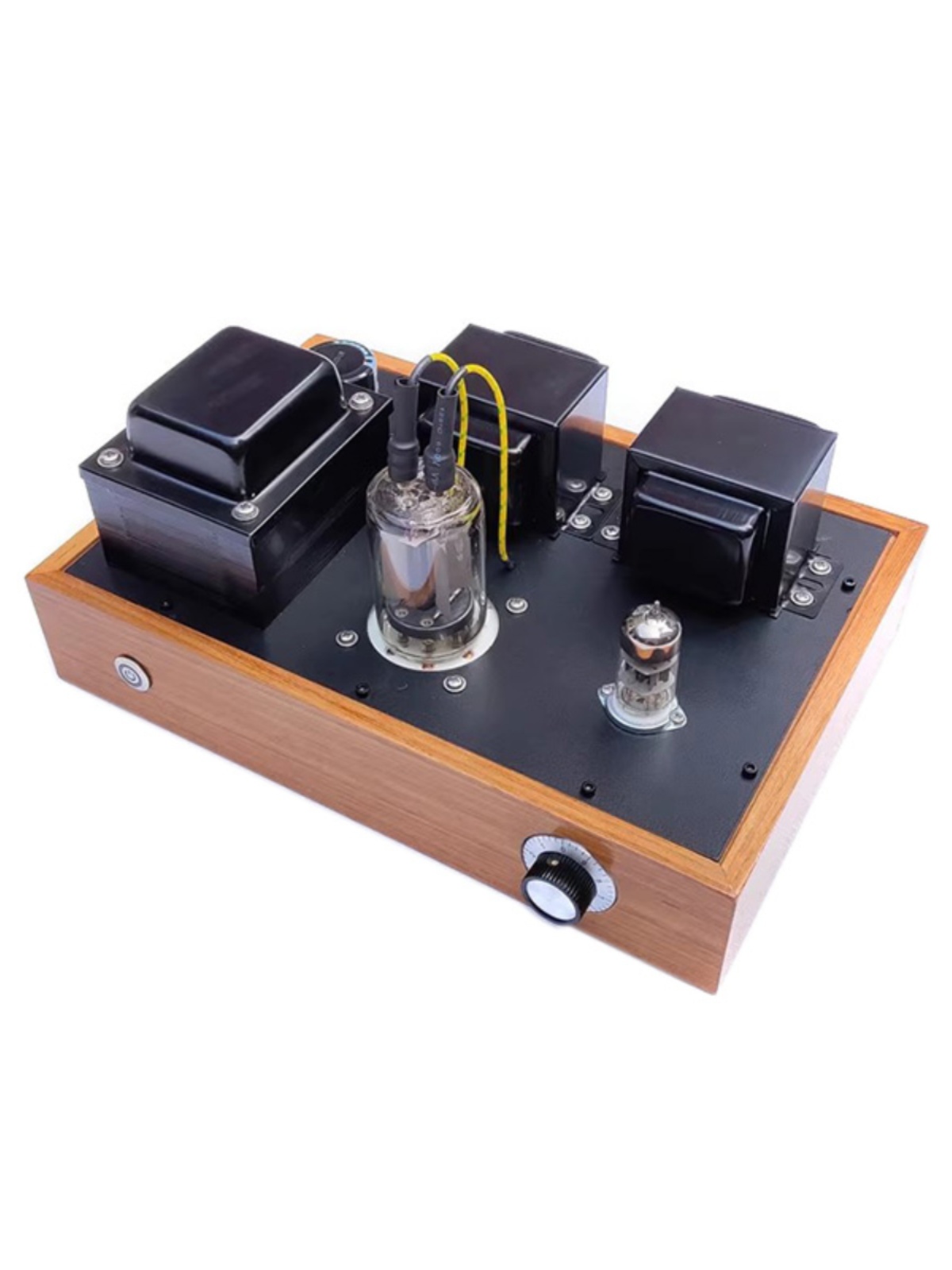

6N2推FU19 9W*2 立体声发烧胆机电子管功放搭棚焊 ET-2

【声音描述】

6N2+fu19发烧电子管放大器，FU-19的低频控制自如，弹性十足而毫不肥腻，高频通透飘逸，灵性；中频甜美醇厚，如陈年的老酒一般芳香四溢；全频段非常的平衡。人声定位准确，仿如歌手就站在你面前。

【产品特点】

信号源可能采用CD机或电脑音源（电脑声卡上要有带线路输出端口，并且建议使用独立声卡不是集成声卡，否则输出的音量会比CD机小大概一半）

◆ 采用全部交流灯丝点灯，紧贴灵敏度为90DB的喇叭，听不到一点点交流声噪声，感觉和没有开机一样的静。

◆采用6N2推动的fu19甲类放大电路，输出9w+9w 功率。适合阻抗在 (4- 8 )欧姆灵敏度90db以上的音箱。

◆ 音量电位器采用日本ALPS 16型电位器，保证定位清晰和左右平衡

◆采用精度高达1%的金属膜电阻和进口电解电容.耦合采用香港TE MKP薄膜电容，音质媲美WIMA。

◆ CRC多级滤波，信噪比高。滤波电容采用瑞典RIFA或日本尼吉康电解，配合大功率金属氧化膜电阻组成crlc滤波网络，电子管灯丝采用3.15-0-3.15方式，中心抽头接堤，对交流声有很强的抑制能力！

◆电子管本店采用全新j级产品：北京6N2-J和北京FU-19

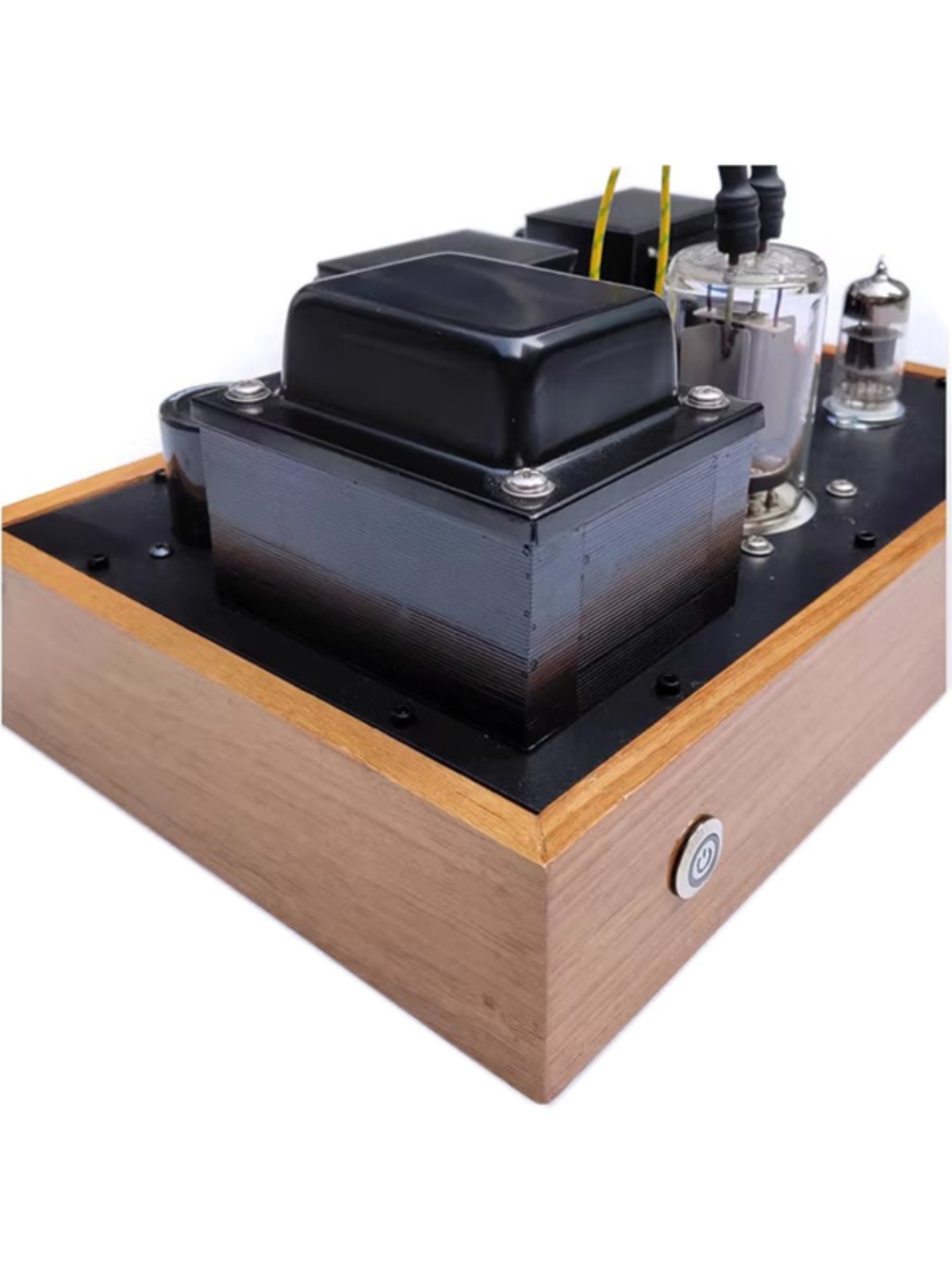

◆FU-19（5K）11W输出牛（编号664403）和160W电源牛（编号4.06.06.027）是本店亲自制作，质量稳定可靠！电源变压器足160W功率，铁芯尺寸96×50，不热不振，带顶罩。输出变压器采用3夹2的绕线方法绕制，铁芯规格是66*44,采用日本0.35MM厚的Z11硅钢片制作。采用Z11片的导磁率会更高，出来的低频会更低些。效果比国产的H14,H18硅钢片好得多。因为变压器占了机器的大半成本，所以需要特别说明。

◆本机手工搭棚更方便升级改造。

◆本机额定输出功率：9w+9w（电子管由于具有过载能力强的优点，所以实际不失真输出功率和60w+60w的晶体管功放相当！）本机具有4欧和8欧两种阻抗输出方式。本机适宜选用高灵敏度的小型书架音箱，建议6.5寸 80W功率内的箱比较适合。由于各级电子管均工作在甲类放大状态，所以失真小，音色甜美，柔和，耐听度极高！

【外观尺寸】

1、机箱材质：柚木原木机箱(不是贴木皮的，的原木，价格成本远超铝、铁、不锈钢机箱）。

2、产品重量：8.5kg左右

3、产品尺寸：宽:300mm 高:145mm 深:20mm （含电子管高度）

【参数性能】

输入：一路RCA输入

输出：0-4R-8R音箱接口 2组

频响:20-28KHz ±1db

输出信噪:>98dB "A"- wtd

输出总谐波失真:<1% 3W时

参考图纸（元件参数按实物为准，图纸仅作电路架构参考）：
