EF85推FD422 直热胆机 电子管功放 10W*2 HIFI单端甲类功放 秒FU7

2020-07-03 09:42:48 功率放大器

前言:有能力的厂家可以把不起眼的电子管玩得出神,不是便宜的管子就出不来好声音,那只是调教能力不足而已。这台机器音质上可以说能吊打大部分同价位的300B。



【声音描述】
声音密度高温暖(喷碳管的特性)、低频有力、音质通透(直热管特性),解析力强(PHILIPS 前级胆优点)


【产品特点】
◇FD422B采用直流灯丝点灯,另采用多圈精密可调电位器调整平衡,紧贴灵敏度为90DB的喇叭,仅有一点点极轻微的交流底噪。
◇采用PHILIPS EF85 五极管推动FD422,输出功率可达10W×2以上。适合推阻抗在  (4- 8 )欧姆灵敏度83db以上的音箱。
◇输出额定功率:10WX2(电子管由于具有过载能力强的优点,所以实际不失真输出功率和50w+50w的晶体管功放相当!由于各级电子管均工作在甲类放大状态,所以失真小,音色甜美,柔和,耐听度极高!)
◇采用高精度的金属膜及碳膜电阻,关键部位全部采用进口品牌,包括不限于日本福岛、光音、理研、飞利浦BC等。采用进口电解电容,包括并不限于飞利浦、红宝石、日本化工、韩国SAMYOUNG等。

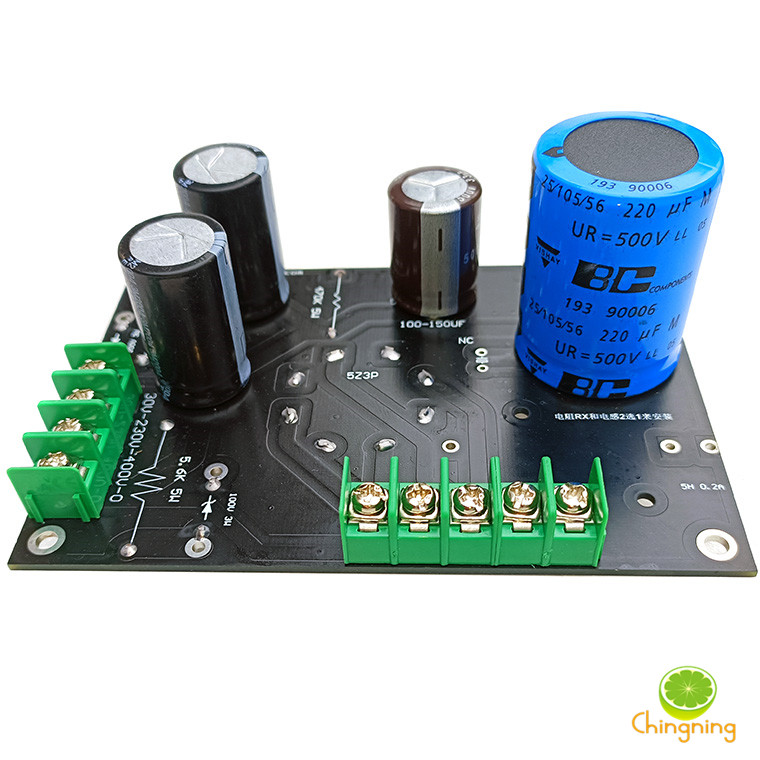

◇C(电容)L(6H 0.2A扼流圈)R(电阻)C多级滤波,信噪比高。
◇采用足功率低温升纯铜线EI11455电源变压器(编码:1145505); 采用25W日本Z11铁芯制作的纯铜线输出变压器(编号OP865009),  采用200MA 6H扼流圈(EI57X30)。
◇耦合电容采用日本东京电子TE MKP薄膜铜脚电容,音色十分醇厚,高频纤细通透!比WIMA优胜。
◇本机电子管采用曙光274B整流管×1,南京FD422*2,PHILIPS EF85推动管×2。(274B可以用5Z3PA、5AR4、GZ34、5U4G 直接替换)

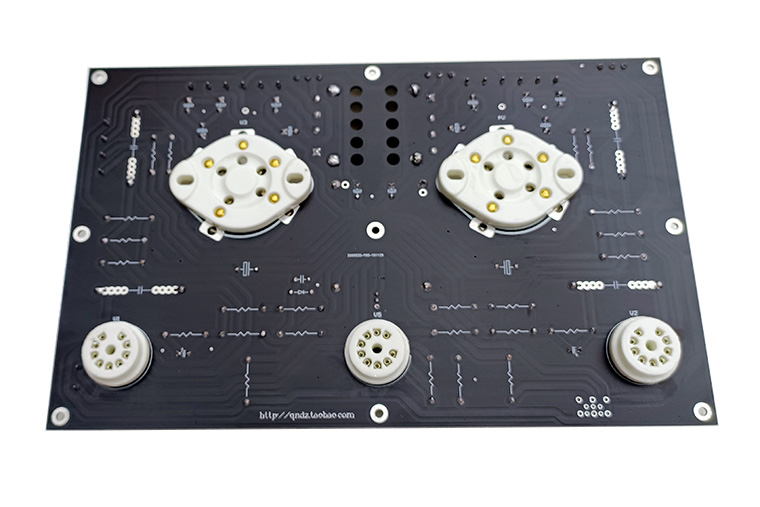

◇电路板严格遵循分级接地原则设计,布局合理工整。电源板与放大板分开布置,信噪比高。
◇机器尺寸:宽400MM,深330MM,高240MM(含电子管高度)
◇机器净重:16公斤(温馨提示,买家需要比较价格的同时也请比较机器的重量,我们用的变压器等材料都是真材实料,变压器全部外露没灌胶也没装罩,一切都看得见,那些重量才10公斤左右的FD422可能便宜,效果也就可想而知)
◇机箱材料:顶板为1.5MM厚镜面烤漆铁板,底板为1.2MM厚带散热栅格铁板,散热效果好。木框采用沙比利实木原木,不是贴木皮哦。木材厚度20MM,坚固牢靠不易变形。橡胶机箱脚。


【参考电路图,6E2猫眼指示部分没空画在图上,请勿向本店索取完整电路】


【性能参数】
输出功率:10WX2
频响:20HZ-30KHZ -2DB
信噪比:93DB
输入灵敏度:500mV

输入阻抗:100K
输出阻抗:0-4-8R

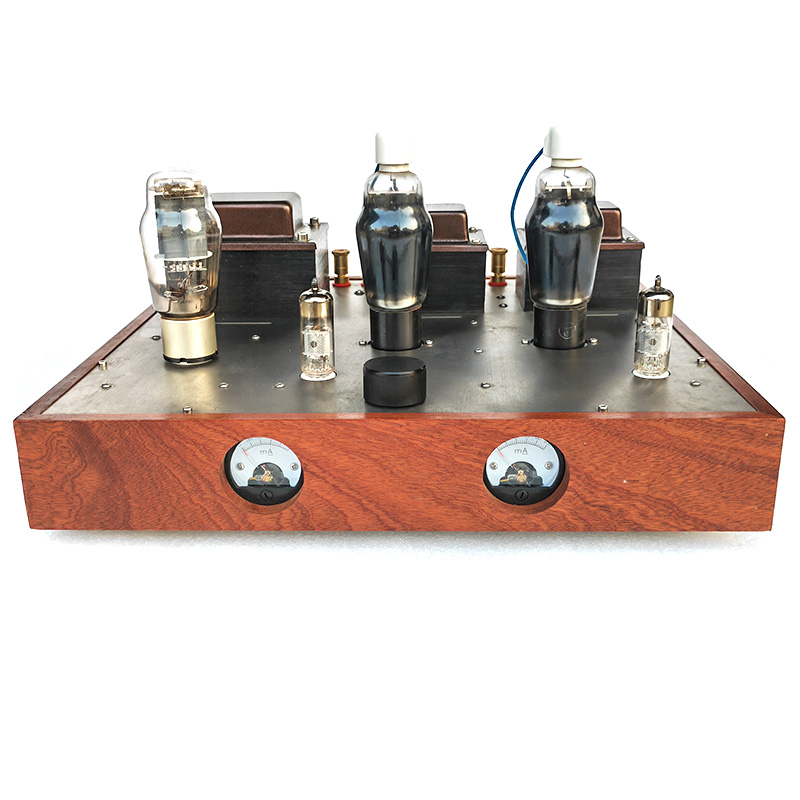

【成品机参考效果图】



【机内图】
