6J1+6P13 6W+6W 立体声发烧小功率胆机电子管功放 DIY套件散件

【本店所有成品機器輸入電壓均可以改為110V/115V/117V等數值的電壓，方便臺灣或者海外的客戶使用。拍下時請留言說明所需的電壓即可，改電壓機器需要在拍下後3-4天內發貨，需要多加15元改電壓費用。因為單個定做變壓器的成本比批量的要高些。】

全国大部分城市可以做货到付款，但部分边远地区不能到付，具体可咨询我们。到付需要增加手续费。

【声音描述】

6J1+6P13发烧电子管放大器，输出功率强劲，音质清爽自然，动态范围宽，谐波丰富！低频结实有力总体跟6V6差不多。

【产品特点】

信号源可以采用CD机和电脑音源（电脑声卡上要有带线路输出端口）

1 采用全部交流灯丝点灯，紧贴灵敏度为90DB的喇叭，听不到一点点交流声噪声，感觉和没有开机一样的静。

2 采用6j1（可用EF95、6AK5、5654直接替换）推动的6P13甲类放大电路，输出6w+6w 功率。适合阻抗在 (4- 8 )欧姆灵敏度88db以上的音箱。

3 音量电位器采用日本ALPS 16型电位器，保证定位清晰和左右平衡。

4 采用精度高达1%的金属膜电阻和进口电解电容，耦合采用本公司专门定做的薄膜TE电容。电源滤波电容采用PHILIPS 蓝壳。

5 C（电容）L（5H 0.2A扼流圈）R（电阻）C多级滤波，信噪比高。

输出变压器型号OP663501：http://item.taobao.com/item.htm?id=524375658648

电源变压器型号ZL865009: https://item.taobao.com/item.htm?id=575855474438

扼流圈型号I572413:http://item.taobao.com/item.htm?id=546750607709

【性能规格】

1、产品全称：6J1+6P13真空管功放机

2、产品颜色：柚木原木机箱。

3、产品重量：8kg左右

4、产品尺寸：宽:250mm 高:140mm 深:310mm （含电子管高度）

【参数表】

输入：一路RCA输入

输出：立体声 6w+6w，可接4欧姆或8欧姆音箱

频响:20-22KHz ±2db

输出信噪:>97dB "A"- wtd

输出总谐波失真:<0.15% 10Hz to 20kHz

电路结构参考图纸（元件参数按实物为准，图纸仅作参考）：

敬告各位买家：本店所售机器均为正宗的纯胆机，电子管和音箱之间采用输出变压器耦合。内行们都知道，胆机之所以具有胆味，输出变压器的作用功不可没！绝非前胆后石机器甚至电子管只是装饰品的假胆机可以相提并论的！！！本机所有变压器均为本厂生产，参数一致性好，绝不偷工减料。

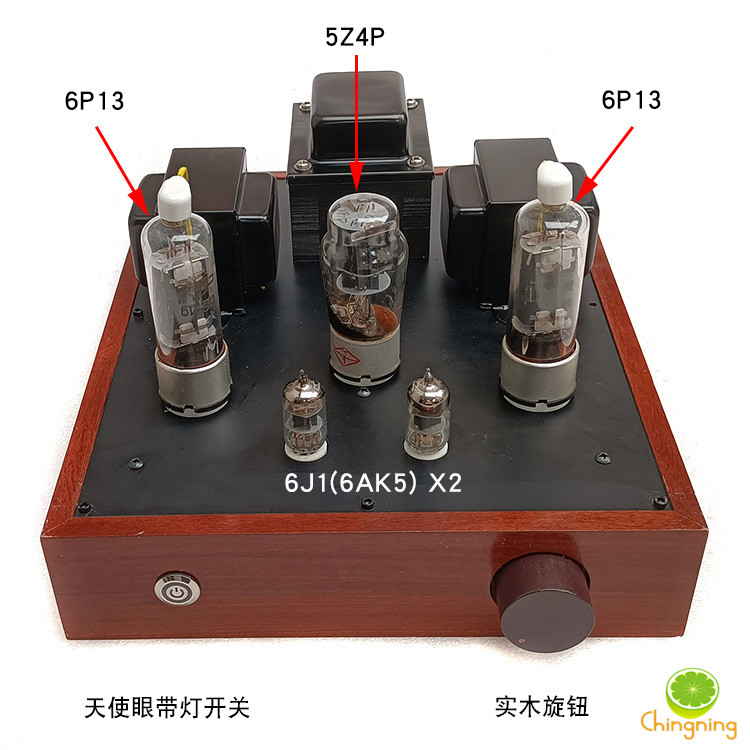

看机器上安装的变压器数量：正宗胆机需要三个变压器（大的为电源变压器，两个小的为输出变压器），品字形布局可以使变压器相互之间干扰降至低程度，确保本机具有较高的信噪比！）我们产品的电源变压器(编号4.06.05.103）足140W功率，不热不振，带侧罩。输出变压器（编号663501）采用3夹2的绕线方法绕制，铁芯采用日本0.35MM厚的Z11硅钢片。采用Z11片的导磁率会更高，出来的低频会更低些。效果比国产的H14,H18硅钢片好得多。因为变压器占了机器的大半成本，所以需要特别说明。

本机额定输出功率：6w+6w（电子管由于具有过载能力强的优点，所以实际不失真输出功率和30w+30w的晶体管功放相当！）

元器件方面使用情况如下：电子管本店采用全新j级产品：北京6J1两支和北京6P13两支，曙光5Z4P整流管一支。滤波电容采用日本化工和荷兰飞利浦，配合大功率金属氧化膜电阻及5H 0.2A扼流圈组成clrc滤波网络，电子管灯丝采用3.15-0-3.15方式，中心抽头接堤，对交流声有很强的抑制能力！

为了安全邮寄，本店采用加厚包装，电子管也是单独包装的，到货后您自行插上！
