青柠电子 PAEL34-5TWBS-G 8WX2单端甲类胆机(PCB 板,6J8P 五极管推动 EL34)
基础架构
PCB 电路板版本,6J8P 五极管做电压放大,直推 EL34 束射管单端甲类输出,每声道约 8W;Z11 EI 输出牛,TE MKP 耦合电容,交流灯丝供电,4Ω/8Ω 两组输出。推荐搭配90dB 及以上高灵敏度全频或小型书架箱;6J8P 可直接替换 717A、6SJ7;功率管支持 EL34、6L6、KT66 互换,整流标配 5U4G。
【音色描述】
中频:
6J8P 是高增益五极管,带来线条清晰、解析力强的中频,不像三极管前级那种柔化包裹。人声轮廓干净扎实,口型还原准确,细节层次丰富,乐器的泛音纹理展现得比较完整;音色不是肥厚甜腻的走向,属于通透、有骨感的暖声。人声没有过度渲染,录音里细微的气息、齿音都能出来,弦乐合奏时各声部分离度不错。五极管推动会带来轻微的清爽颗粒感,喜欢顺滑软糯人声的会觉得它略偏理性。
高频:
高频是这套电路的亮点,延伸舒展、细节信息量充足。小提琴、木管、三角铁的泛音丰富,空气感明显,线条利落不拖沓;得益于 6J8P 良好的高频响应,弱音细节捕捉能力强。它的亮是通透型,不是尖锐刺耳;但如果音箱本身偏亮,会更容易把音箱的尖峰显露出来。
低频:
低频紧致、收束速度快,残响短,不臃肿肥厚。低频质感干净,弹性不错,适合大提琴、爵士低音这类轻量级低频。受限于8W 单端功率,低频下潜不太深,大动态大鼓、强冲击低频容易出现压缩,规模感不大,属于点到为止的风格,需要较深低频可选择805、845等单端机型或者KT88、KT170推挽机型。
【优点】
1. 解析与细节表现力强:6J8P 五极管前级增益高、高频信息丰富,乐器纹理、弱音细节表现突出,欣赏弦乐、小编制古典优势明显。
2. 三频框架均衡,声底清爽自然,没有明显偏科,人声、民乐、室内乐、爵士都可以兼顾。
3. 换管可玩性高:6J8P 升级 717A(天梭等古董管),高频泛音会进一步提升,中频细腻度变好;EL34 可换 6L6/KT66 改变低频质感。
4. Z11 输出牛、大功率电源牛底子稳定,交流灯丝经过调校,搭配达标灵敏度音箱时底噪很低。
【短板】
1. 功率8W,音箱门槛高,优先≥90dB 高敏箱;灵敏度低于 88dB,动态、低频会干瘪。
2. 五极管推动的特性:线条锐利、细节多,但缺少三极管前级那种柔和的谐波包裹感,长时间聆听,对比三极管推动机型,少一点松弛温润感。
3. 动态上限有限,大编制、爆棚音乐会压缩,场面放不开,不适合大动态交响,一般20平方内房间适用。
【简单调音建议】
- 6J8P:曙光原厂性价比高;升级717A,高频泛音、细腻度提升,低频更有力,音色更贵气;
- EL34:曙光 EL34 中性扎实;捷克 / 大盾 EL34 高频更华丽;
- 耦合电容:原厂 东京电子TE MKP 保持通透;想要增加一点温润感,可更换小容量油浸电容,代价是高频延伸稍微收敛。
【电子管替换】
标配整流管为林籁5U4G,可以用5Z3P、5AR4、274等替换,前级管为曙光6J8P可以用6SJ7、6米8、717A替换,EL34可以用6P3P、6L6、6CA7、替换。音质因不同品牌的管而异。功率EL34>6L6>6P3P。
【产品特点】
◇采用全部交流灯丝点灯,声音活泼灵动,紧贴灵敏度为90DB的喇叭,听不到一点点交流声噪声,感觉和没有开机一样的静。
◇采用高增益的6J8P推动EL34,屏压较常见的电路高,达380V,输出功率可达8WX2以上。适合推阻抗在 (4-8)欧姆灵敏度88db以上的音箱。
◇音量电位器采用日本ALPS16型电位器,保证定位清晰和左右平衡。
◇采用高精度铜脚金属膜及碳膜电阻和进口电解电容,主滤波电容采用日本化工、红宝石等日本品牌,副电容采用台湾CAPXON。
◇C(电容)L(扼流圈 5H 0.23A)R(电阻)C多级滤波,信噪比高。
◇本店所售机器均为正宗的纯胆机,电子管和音箱之间采用输出变压器耦合。内行们都知道,胆机之所以具有胆味,输出变压器的作用功不可没!绝非前胆后石机器甚至电子管只是装饰品的假胆机可以相提并论的!!!本机所有变压器均为本厂生产,参数一致性好,绝不偷工减料。EI9660电源变压器(编码:966002)功率200WW,国产武钢H18退火铁芯尺寸96X60,输出变压器(编号:0P864201)功率15W,分层分段(3夹2)绕制,日本拆机Z11铁芯尺寸86X42。电源变压器不热不振,输出变压器采用Z11片的导磁率会更高,出来的低频会更低些。效果比国产的全新Z11硅钢片好得多,磁通高15%左右。因为变压器占了机器的大半成本,所以需要特别说明。
◇耦合电容采用日本东京电子古董MKP薄膜铜脚电容,音色十分醇厚,高频纤细通透!
◇ 电子管采用全新林籁5U4G整流管X1,曙光6J8P前级推动管X2,曙光EL34B功率放大管X2。(功率放大管如换南京或欧美的电子管效果会更好,3种电子管都有进口型号替换管,可按个人喜好在淘宝上选购)

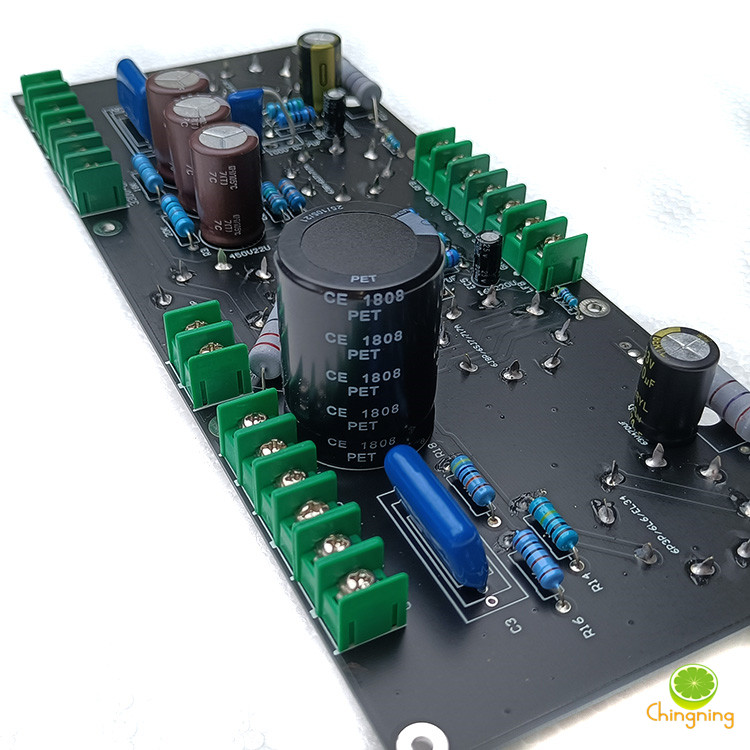

◇电路板设计严格遵循1点接地原则设计,1安士铜厚,铜箔的粗细都是按电流的大小计算过的,这是没有底噪的保证。我们机器追求的是高性价比,PCB板省却大量昂贵的人工搭棚,并且出错率甚低,保证较低的故障率。
【产品型号:PAEL34-5TWBS-G】
[性能规格]
1、产品全称:6J8P+EL34真空管功放机
2、产品颜色:沙比利原木机箱,上板为1.5MM玫瑰金不锈钢板,下板为1.5MM带散热栅格烤漆铁板。
3、产品重量:9kg
4、产品尺寸:宽:300mm高:220mm深:280mm(含电子管、机箱脚高度及后面接线柱深度)
[参数表]
输出额定功率约:8WX2(使用EL34电子管)
输入:一路RCA输入
输出:后面音箱接口输出阻抗0一4欧一8欧2组
频响:20-34KHz士2db
输出信噪:>96dB"A"-wtd
输出总谐波失真:<5% 1W
电路结构参考图纸(元件参数按实物为准,图纸仅作参考):
