【产品特点】

1  采用全部交流灯丝点灯，声音活泼灵动，紧贴灵敏度为90DB的喇叭，听不到一点点交流声噪声，感觉和没有开机一样的静。（使用5H扼流圈情况下）

2  采用性价比极高的6U8 五极+三极复合管推动各种功率管，比如EL34、KT88、6L6、6P3P、5881等。适合推阻抗在  (4- 8 )欧姆灵敏度88db以上的音箱。

3  输出额定功率：30WX2（电子管由于具有过载能力强的优点，所以实际不失真输出功率和120w+120w的晶体管功放相当！由于各级电子管均工作在甲类放大状态，所以失真小，音色甜美，柔和，耐听度极高！）

4  采用精度高达1%的金属膜电阻和进口电解电容，电源滤波电容采用韩国SAMYOUNG主电容 及日本品牌副电容。

5  C（电容）L（扼流圈）R（电阻）C多级滤波，信噪比高。

6 配套电源变压器链接（手机上看不到链接的，要到电脑上看）：https://item.taobao.com/item.htm?id=607220554765

配套输出变压器可在本店搜索5K 60W单端输出牛：https://item.taobao.com/item.htm?id=551183617147

配套扼流圈链接：https://item.taobao.com/item.htm?id=524560041899

7  耦合电容采用德国WIMA薄膜铜脚电容，音色十分醇厚，高频纤细通透！

8  本板电子管标配：南京5Z3P硅整流座×1（非胆整流，胆整流功率不足，大音量时会失真，小音量时可以选用，需要补差价90元）,美国GE6U8前级复合管×2，功率管按套餐选择。（功率放大管如换欧美的电子管效果会更好，各种电子管都有进口型号替换管，可按个人喜好在淘宝上选购）

9  电路板设计严格遵循1点接地原则设计，1安士铜厚，铜箔的粗细都是按电流的大小计算过的，且尽量加粗走线，这是没有底噪又够力的保证。我们机器追求的是高性价比，PCB板省却大量昂贵的人工搭棚，并且出错率甚低，保证较低的故障率。

10、机器尺寸：宽400MM，深300MM，高240MM（含电子管高度）

11、机器净重：16公斤（温馨提示,买家需要比较价格的同时也请比较机器的重量，我们用的变压器等材料都是真材实料，变压器全部外露没灌胶也没装罩，一切都看得见，那些重量才13公斤左右的机器可能便宜，效果也就可想而知）

12、机箱材料：顶板为2MM厚烤漆铁板，底板为1MM厚冲孔网板，散热效果好。木框采用沙比利实木，不是贴木皮哦。木材厚度20MM，坚固牢靠不易变形。

【电路结构参考图纸（元件参数按实物为准，图纸仅作参考）】

【整机图片】

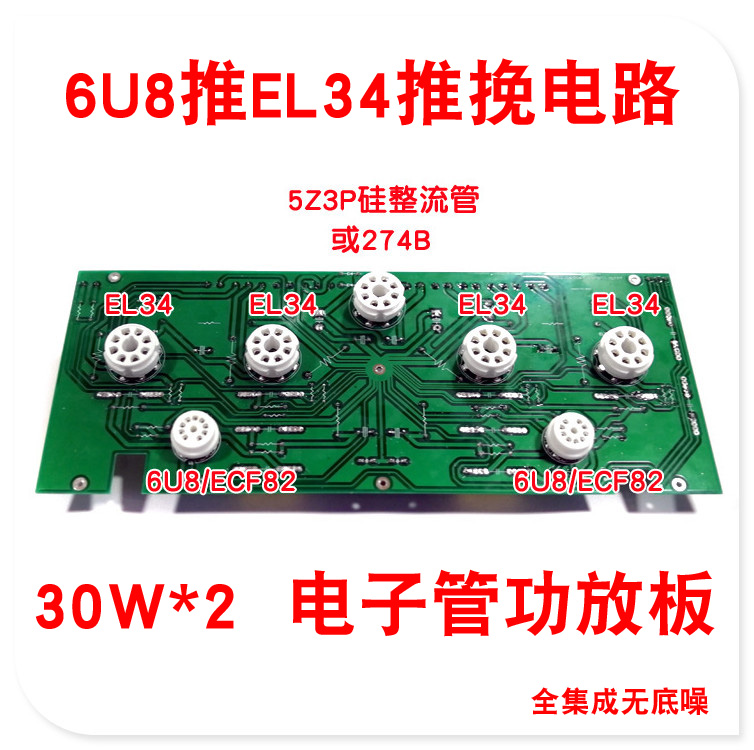

【机内电路板图片】
