TDA1514+5670 6N3 电子管缓冲功放机前胆后石 40W*2 优质

【本店所有成品機器輸入電壓均可以改為110V/115V/117V等數值的電壓，方便臺灣或者海外的客戶使用。拍下時請留言說明所需的電壓即可，改電壓機器需要在拍下後3-4天內發貨，需要多加15元改電壓費用。因為單個定做變壓器的成本比批量的要高些。】

功放IC简介：

TDA1514是飞利浦公司生产的一款的HIFI集成电路，大约91年的时候推出的， 1514与1521类似.。TDA1521在电压为±16V、阻抗为8Ω时，输出功率为2×15W，此时的失真仅为0.5%。 TDA1514A的工作电压为±9V~±30V,在电压为±25V、RL=8Ω时，输出功率达到50 W，总谐波失真为0.08% 。

电路有静音保护过热保护低失调电压高波纹抑制等功能而且热阻极低高频解析力强低频有力度音色通透纯正低频丰满高频透亮有点胆味~，加上5670电子管做缓冲，音质更加圆润，胆味更浓。

TDA1514是一块十分经典的IC，但飞利浦后期转向数字D类IC领域，产品线没有国半LM系列齐全，所以知名度不高，但就音质而言，完全秒了LM1875、1876、4766，就中高频的表现也比LM3886、TDA7293/94系列突出，是一款十分适合听轻音乐或者女声的功放。

初步听了一下：

高音部分：清澈明亮，延伸较好

中音：一个字------甜。

低音：迅速有力而且深沉

IC放大电路原理图如下：

●香港发烧级TE MKP薄膜耦合电容,电子管采用北京6N3双三极管，电子管起缓冲作用，润色音质，去除声音里的毛刺感，让人声更醇厚暖和。6N3的进口型号为5670，5670的效果会更好，解析力强。

●本功放带喇叭保护电路UPC1237；

●后级电源滤波电容采用3300uf/35V日本化工音频专用电容6个

●音源输入耦合使用瑞典EVOX电容，发烧级元件；

●小容量电解选用日韩系列发烧级音频专用电容；

●整板电阻为优质金属膜精密电阻；5环高精度电阻，保证了整机良好的信噪比。

●飞利浦TDA1514为台产拆机IC，白字，保证是原装，4欧姆负载时，功率可达40W X 2

●整流桥为KUB808 ，可过8A大电流。

●PCB采用1.6mm厚双面板材，2.0安士铜厚，喷锡全工艺，保证大小电流的良好通过性能。

●本品所有零部件均为原装，朴实无华，品质纯正；使用优质原装零部件，不仅仅是安全质量得到保障，使用寿命长，更重要是使实际性能能达到设计目标的强有力保证。追求流的品质是本店的一贯宗旨。

●整个电路板走线布局相当严谨合理，整体PCB走线采用一点接地方式。本功放板工作稳定可靠，输出功率大；声音优美圆润，音场开阔。立体感强，低频沉稳扎实有力，信噪比相当出色，动态范围广；细节清晰、瞬态响应出色，播放各种音乐均应付自如，在家庭的放音环境下有很不错的表现。适合接6.5寸以下音箱或者灵敏度比较高的8寸以上音箱。

●变压器功率150W，进口0.23MM厚日本A级铁芯制作，功率足，余量充沛，不叫不振。次级电压为AC19V-0-19V ，6.3V；

●整块板的电平放大倍数：约20倍。

●电子管采用交流点灯，音乐更活泼，电路设计合理也不会产生恼人的底噪。

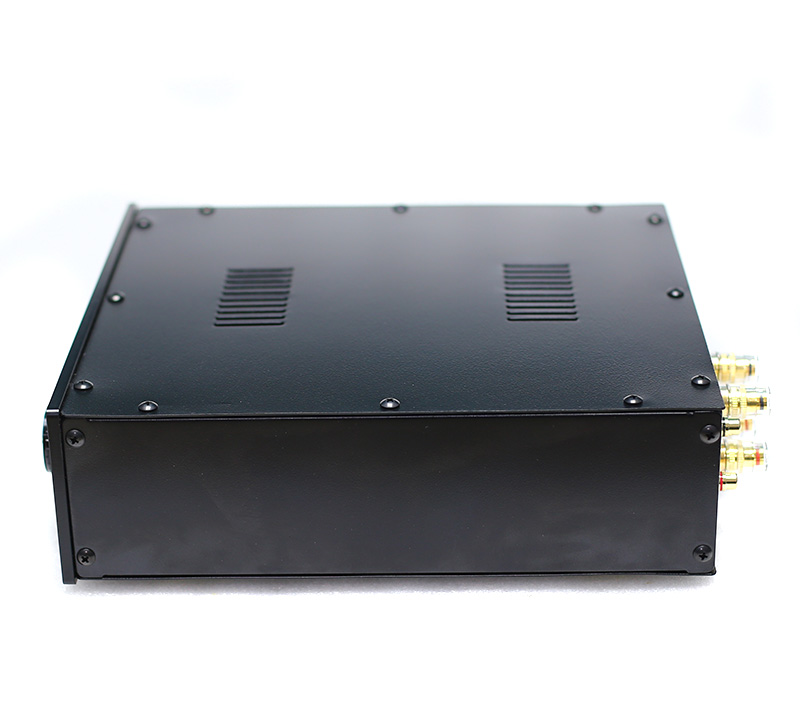

●机箱尺寸：宽310MM 高95MM（含机箱脚）深300MM（不含旋钮及接线柱），电源开关配黄光LED，右侧音量铝包塑旋钮配日产ALPS 16型双联100K优质电位器，经久耐用，不会出现恼人的莎莎声。

●1组RCA信号输入端子，2组水晶喇叭接线柱，全为铜镀金材质！

●翼形铝散热器重0.25公斤，散热效果十分优良，可以长期满负载工作。
