青柠 分体式FU50推挽胆机 50WX2 单端电子管功放 胆整流 大功率

2024-10-26 00:04:36 功率放大器

青柠电子 分体 FU50  50WX2推挽胆机(型号PAFU50-10TWBS-FT)

一句话概括:中正大气、力量感强,高频通透明亮、低频扎实干净;相对300B等直热机器,线条更硬朗、声场更宽,推力是质变,能推较低灵敏度落地箱。

电路架构:分体电源箱 + 功放主机,5Z3PA 胆整流,CLRC 多级滤波,Z11 无氧铜输出牛,前级 12AX7,长尾倒相 12AU7,FU50 推挽,标称 50W 每声道,4/8Ω 适配。

【 音色特点(三段)】

1.高频:通透、解析好,纤细不刺耳
FU50 本身高频延伸优秀,搭配 Z11 输出牛 + TE MKP 耦合电容,泛音细节多,弦乐泛音、三角铁、齿音细节清晰;高频是舒展明亮型,但不是尖锐亮。12AX7 前级会带一点点甜润修饰,不会干冷。
2. 中频:厚实、洪亮,但没有直热管那种浓郁肉感。
推挽机二次谐波天然少于单端,所以人声不是那种黏糊糊、浓郁的直热胆味;中频饱满扎实,男声、合唱、弦乐群密度很好;女声通透清晰,但少了些直热管的那种暖厚包裹感。
3.低频:这是这台机最大亮点,干净、下潜深、控制力强
50W 推挽 + Z11 牛,低频收放利落,大鼓、低音提琴不臃肿、不拖尾,动态起伏大;对付三分频落地箱、低灵敏度箱(85dB+)都能稳住。众多的EL34、6L6的推挽机规模和控制力远不及这台 FU50 推挽。

优点:
1. 推力大幅提升:50W×2,不再局限高敏书架,85~90dB 落地箱都可以,适合大编制交响、电影原声、大动态爵士。
2. 分体电源 + 胆整流:电源干扰隔离好,底噪控制不错,大音量下背景安静;胆整流带来轻微的动态柔化,不会像石机硬冲。
3. 声场、分离度强:左右分离度好,舞台横向纵向空间拉开,乐器定位清晰,大编制不容易糊成一团。
4. 可玩性高:前级、倒相、功率管都可以换管调音:
   - 12AX7 → ECC83、德根 ECC83:增加细腻甜感
   - 12AU7 → ECC82:中频更顺滑
   - FU50:北京原厂管底子中正,部分苏联 FU50 会更温润一点
【产品特点】
1、CLRC(电容-电感-电阻-电容)多级滤波,信噪比高。
2、前级管采用12AX7,倒相管用12AU7,功率管用FU50,输出功率可达50W×2以上。适合推阻抗在  (4- 8 )欧姆灵敏度88db以上,额定功率200W內的音箱。
3、采用精度高达1%的金属膜电阻和进口电解电容,电源滤波电容采用日本化工主电容及日本品牌副电容。
4、采用230W足功率低温升电源变压器,(编码:1055503)采用无氧铜漆包线绕制。 100W日本Z11铁芯制作的输出变压器(OP1055003),同样采用无氧铜漆包线分层分段绕制,频响宽,内阻小。
5、耦合电容采用本公司专门定制的TE MKP薄膜铜脚电容,音色十分醇厚,高频纤细通透!比WIMA优胜。
6 、本套机电子管采用曙光5Z3PA吊灯丝整流管×2,曙光12AX7前级管×2,曙光12AU7倒相管X2,北京FU50功率放大管×4。
7、PCB走线布局合理,一点接地设计底噪极微。相对手工搭棚,可靠性更高。
8、机器尺寸:宽240MM,深380MM(不含喇叭接线柱和旋钮深度),高210MM(含电子管及脚垫高度)。
9、面板电位器旋钮直径49MM,采用日本ALPS 16型 A50K电位器。
10、单台机器净重:12.5公斤(温馨提示,买家需要比较价格的同时也请比较机器的重量,我们用的变压器等材料都是真材实料,变压器全部外露没灌胶也没装罩,一切都看得见。
11、机箱材料:顶板为1.5MM厚拉丝不锈钢板,底板为1.5MM厚带栅格烤漆铁板板,散热效果好。木框采用沙比利原木,不是贴木皮哦。木材厚度20MM,坚固牢靠不易变形。

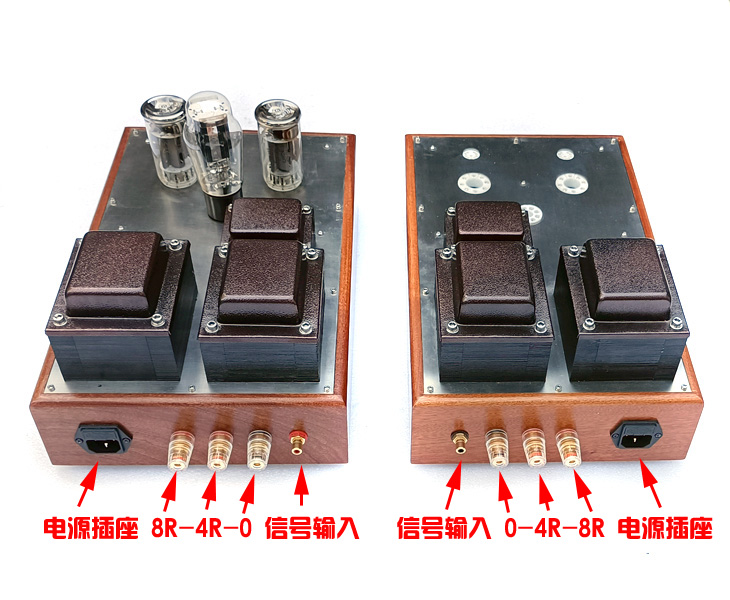

【成品机参考效果图】
