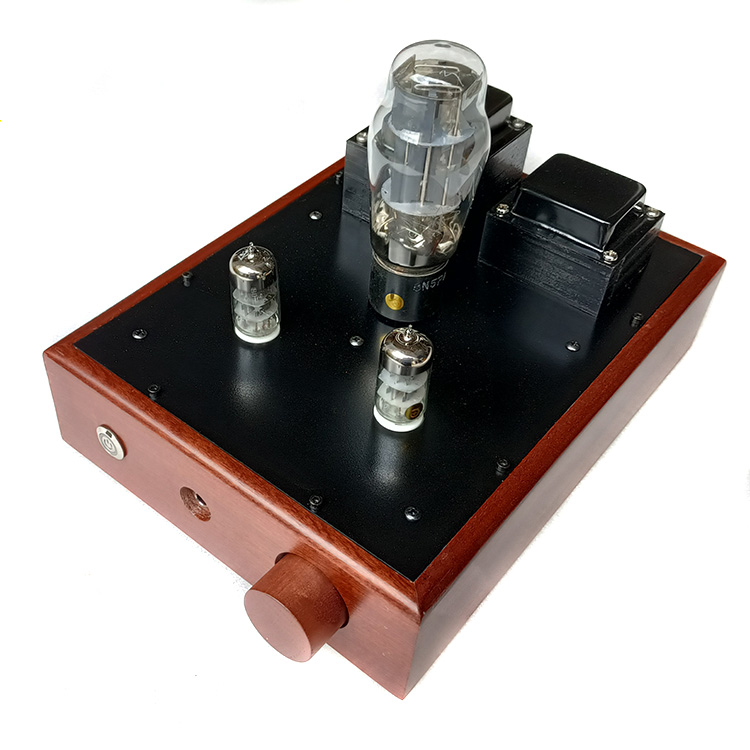

青柠HAE2WBS电子管耳放 无噪音 纯胆6N3 6N5P 5670 6080黑嗓子 高低阻

2020-05-24 20:23:59 耳机放大器

E2WBS 就是经典黑嗓 BlackVoice电路,6N3 做 SRPP 电压放大,6N5P 做 OTL 阴极跟随输出,无输出变压器,是国内 DIY 圈非常成熟的胆耳放方案。

一、电路架构(每声道)

1. V1:6N3(双三极)→ SRPP 放大级
   - 下管共阴输入,上管共栅串联,SRPP 特点:输入阻抗高、输出阻抗低、线性好、高频出色;本机整机增益约7 倍,不是 SRPP 本身裸增益,后级阴极跟随无电压增益,只做电流缓冲。
   - 代换管:6N3 可直换5670 / 2C51 / 6H3N**,直接插拔,是最热门的换管玩法
   - 6N3 参数:μ≈35,跨导 S=4.8mA/V,灯丝 0.35A / 双组,极间电容很小,高频优势明显
2. V2:6N5P→ OTL 阴极输出(电流缓冲)

> 6N5P = 国产版 6080,低内阻大电流双三极管,适合 OTL 耳机输出
   - 工作模式:阴极跟随器,电压增益≈1,只放大电流、降低输出阻抗,解决 SRPP 直接驱动耳机负载变化带来失真恶化问题
   - 核心参数:单管内阻≈300Ω,最大屏耗 13W;适配 32Ω~600Ω 全阻抗耳机,低阻平板、高阻 HD600/650 都能驱动
   - 代换:6080(美管),直接替换 6N5P

> 整机管子配置:立体声一共2×6N3(左右 SRPP)+1×6N5P(左右声道各用半边),合计 3 支胆管

二、整机规格

- 输出功率:1W / 声道@600欧;0.7-0.8W 300欧;0.3W 32欧;
- 频响:20Hz~30kHz
- 信噪比:95dB
- 输入灵敏度:800mV
- 输入:RCA;输出:6.35mm 耳机口
- 电源:70W EI 纯铜电源牛,RF107 快恢复二极管整流(准胆整流),可选配 6H/0.2A 扼流圈 CLCRC 滤波,进一步压低底噪中山市青柠...
- 元件:ALPS A100K 双联电位器;输入耦合 Wima0.33μF;输出耦合红宝石 + 意大利 AV 无极并联;6N5P 阴极电阻 25W 铝壳大功率电阻,其余 1% 金属膜电阻

三、声音特点

- 中频饱满温润,人声氛围感强;6N3 SRPP 带来通透、延伸不错的高频,不暗不刺;6N5P 阴极输出让低频控制力、动态明显优于单纯 SRPP 直推耳机
- OTL 阴极跟随的优势:负载适应性极强,换不同阻抗耳机,声音变化幅度比单端胆耳放小很多
- 短板:OTL 电路对静态工作点非常敏感,管子离散性会直接影响平衡、直流电位;6N5P 阴极存在直流电位,必须依靠输出耦合电容隔离直流,耦合电容品质会显著影响低频质感

四、适用耳机

推荐:HD600/HD650、DT880、K701 等高阻大耳;32Ω~100Ω 低阻动圈、小尺寸平板耳机
不太适合:极低阻(16Ω 以下)、大电流静电耳机

五、体积重量
机箱尺寸 宽:200mm 高:164mm 深:250mm (插6080电子管时的高度,深度不含RCA和旋钮突出部分)
重量:4.1公斤
机箱材质:沙比利红木机箱,面板为1.5MM厚烤漆铁板,底板为1MM厚冲孔烤漆网板,散热效果好。

六、元器件说明
◇电子管配置:6N3北京管,6N5P曙光管。
◇电源滤波电容及输出耦合电容为韩国SAMYOUNG或日本红宝石,输出耦合并联意大利AV无极。输入耦合电容为德国威世0.33UF。
◇耳机插座采用甬声6.35座,电位器采用日本ALPS A100K双联。
◇1.6MM厚双面PCB,铜皮厚1安士。
◇电源部分采用RF107快速恢复二极管整流,效果比较接近胆整流效果,本机配6H 0.2A大感量扼流圈(EI66X28)整流效果更佳,背景更宁静。

◇电源变压器为70W纯铜漆包线变压器(编号ZL764001),矽钢片采用国产H50黑色退火片,温升低。
◇6N5P阴极电阻采用25W 铝壳电阻,其他电阻均为铜脚1%精度的金属膜电阻。电压放大倍数大约5倍,以上元件不能因客户需求更改,喜欢折腾的客户可以自行更换元件DIY,但没有一定技术的请勿乱来,焊坏不保。

6N3可升级为5670,6N5P可以升级进口的6080,效果提升比较明显,主要是细节丰富些,声音清晰,没有国产管的朦胧感。


【参考原理图】
