青柠HAE5WBS 电子管纯胆耳放 无噪音 12AT7 6N5P/6080胆整流耳机放大器

2024-10-20 22:54:45 耳机放大器

【本店所有成品機器輸入電壓均可以选择110V/115V/117V等數值的電壓方便臺灣或者海外的客戶使用。拍下時請留言說明所需的電壓即可。】
【声音特点】
本机声音大气,音声开阔,动态大,松软顺滑,特别适合人声,各频点表现非常!尤其采用了进口的管子后,高频更细腻,低频更有力!可轻松推16OHM-600 0HM的任何档次耳机,背景宁静无噪音!
【元件选用】
◇随机附赠6.35转3.5纯铜镀金转接头标配电子管:全新曙光6N5P*1,曙光12AT7*1,曙光5Z4P*1。
◇电源滤波电容采用日产系列电容220UF*4只连同5H大感量电感滤波,滤波效果出色,无噪音。电源采用5Z4P(可用5Z3P、5AR4直接替换)电子管整流。
◇耦合输出电容用台湾CAPXON 金字47UF并联3.9UF香港TE MKP铜脚发烧薄膜电容;电阻为5环精密低噪金属膜电阻。
◇电位器使用日本ALPSA10OK,无接触不良现象,无莎莎声。
◇采用镀银陶瓷电子管座。
◇优质铜线E17645变压器(编码764520),73W功率足,不震不叫的好牛,镀铬顶盖。电感(编号1572410)采用0.15A5H优质硅钢片无氧铜线制作,有效降低底噪水平。
◇沙比利红木原木机箱,尺寸:深250MM,高220MM(含管和机脚的高度),宽200MM;重量4.3KG。玫瑰金不锈钢顶板。
◇实木音量旋钮,国产甬声优质6.5MM耳机插座,优质带指示灯不锈钢电源开关!台湾产优质RCA铜镀金插座,铜镀镍电源座。

【耳放主要参数】
频响范围:20Hz-30kHz
适配阻抗:16-600欧
输出功率:1W
信噪比:97DB
输入接口:RCA接口X1组
输出接口:6.35mm接口X1,RCA接口X1组

【输出功率】

- HD600 (300Ω):1W 出头推力很足;
- DT880‑600Ω:700mW 级别;
- 低阻平板 / 64Ω 头戴:约 400‑500mW,推力够用,但大动态下容易变软(推荐本店另外两款用输出牛的耳放)


 青柠电子 12AT7 (ECC81) 推 6N5P(HAE5WBS/HAE1石整流)胆耳放评析

电路结构:12AT7 电压放大 + 6N5P 阴极输出(OTL 无输出牛),5Z4P(274B/GZ34/5Z3PA/5U4G/5R4WGB通用) 胆整流。6N5P 就是 6080,大电流低内阻双三极,适合做耳放缓冲;12AT7 是中增益前级管,比 12AX7 内阻更低,高频更舒展。

优点
1. 推力覆盖面广
标称适配 32‑600Ω 耳机,高阻大耳(HD600、DT880)推得有模有样;低阻平板、动圈也能驱动,阴极输出输出阻抗不算很高,耳机适配性强。
2. 音色风格
中频温润饱满,人声氛围感强,声音宽松顺滑,胆味明显,适合人声、爵士、室内乐;12AT7 相比 12AX7 不会过度柔化,高频保留一定解析,不会闷糊;胆整流 + 电感滤波,底噪控制在同价位套件 / 成品里属于优秀水平,大部分耳机听不到交流哼声。
3. 可玩性高
管子可替换:12AT7 可以换 ECC81、12AY7;6N5P 可以直代 6080;换不同进口管音色变化明显,适合玩管折腾;还带 RCA 线路输出,可以当胆前级接功放使用。

短板与现实问题
1. OTL 阴极输出固有局限
6N5P 阴极输出,大动态大编制古典的控制力、瞬态不如带输出牛胆耳放,大音量下容易软,低频量感足但收束一般,不是凌厉干净类型。听大动态或低阻抗耳机,建议采用本店另外两款带输出牛的耳放,效果有比较大的提升。
2. 发热巨大
6N5P 功耗很高,整机温度明显,摆放要留通风空间,不要密闭堆叠;管子老化速度会比小九脚小管更快,属于正常现象。

适合:
- 喜欢温暖宽松胆味,常听人声、流行、爵士、小编制;
- 手上有 HD600、DT990、K701 这类中高阻头戴;
- 喜欢折腾换电子管玩调音;
- 需要一机兼顾耳放 + 胆前级。

不适合:
- 追求极致解析、凌厉快速大编制交响乐;
- 主要用高灵敏度耳塞、易推低阻耳机;
- 讨厌机器发热、不想折腾换管。

【原理图】

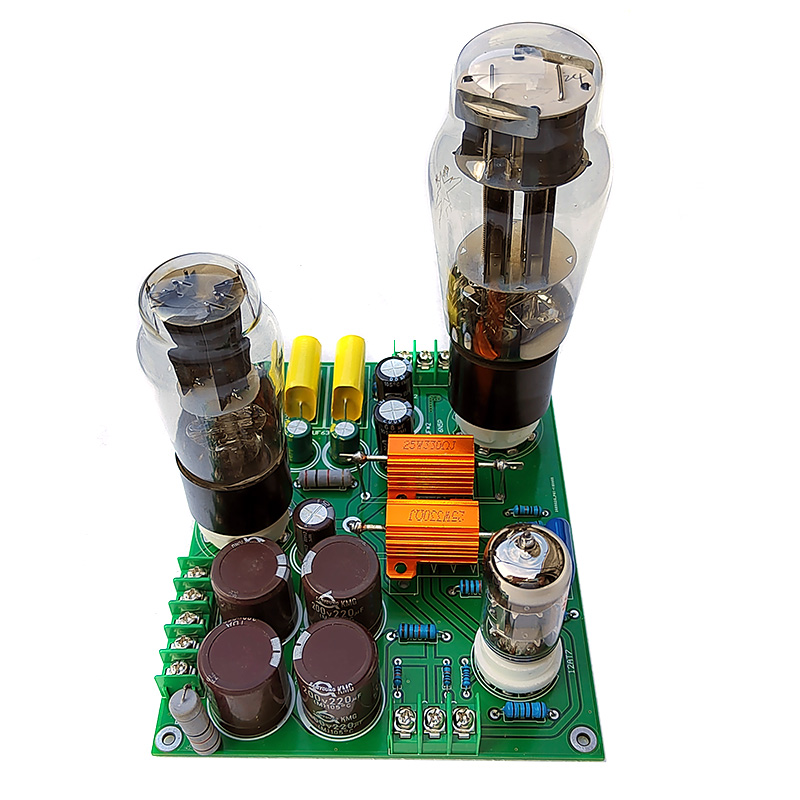

【机内采用的电路板图】
