禾田茂电子管前级 前置 6N11 6DJ8 ECC88 274B胆整流 3路输入 和田茂

2020-07-03 17:28:42 前级放大器

【本产品两个套餐选择说明:】

1、两个套餐的区别在于一台是采用搭棚焊接PM16-5TWDS,一台是采用PCB电路板焊接PM16-5TWBS。外观尺寸,重量均为一致。

2、使用的材料都是一样,音质听不出差别。搭棚方便更换升级原件。



【本店所有成品機器輸入電壓均可以改為110V/115V/117V等數值的電壓,方便臺灣或者海外的客戶使用。拍下時請留言說明所需的電壓即可,改電壓機器需要在拍下後3-4天內發貨,需要多加30元改電壓費用。因為單個定做變壓器的成本比批量的要高些。】



【本店所有成品機器輸入電壓均可以改為110V/115V/117V等數值的電壓,方便臺灣或者海外的客戶使用。拍下時請留言說明所需的電壓即可,改電壓機器需要在拍下後3-4天內發貨,需要多加30元改電壓費用。因為單個定做變壓器的成本比批量的要高些。】



 青柠电子 PM16-5TW 禾田茂(和田茂氏)4×6N11 + 274B胆整流胆前级效果简述



    一句话概括:这是改良禾田茂线路,解析力强、背景宁静,中频细腻温润;6N11(6DJ8/ECC88)版本相比原版 12AX7/12AU7 禾田茂,高频更通透、速度更快,274B 胆整流加持,音色自带柔和的 “胆味”,人声、弦乐、小编制古典非常好听;大动态爆棚也不会偏软,凌厉风格。



【电路原理】

经典禾田茂架构:两级共阴 A 类电压放大 + 特殊 SRPP 无增益缓冲输出,缓冲级只降输出阻抗、提升带载能力,增益由前两级 6N11 完成,带适量环路负反馈,降低失真、改善频响,比马兰士 7 输出驱动能力强很多,胆后级、石后级都好推。

- 4 支 6N11:国产 6N11-J,等同于进口 6DJ8/ECC88,低噪声、跨导高,解析力、高频延伸优于原版禾田茂的 12AX7;缺点是相比 12AX7,中频醇厚感略少一点,更偏通透清爽。
- 274B 是直热式阴极全波整流管,5V 灯丝、灯丝电流 2.5A,属于大电流规格整流管,原本是为大功率功放设计;放到禾田茂这种小电流前级(整机消耗只有十几 mA),属于大马拉小车。管内阻偏低,高压 B + 电压稳定性更好,大信号瞬间电压跌落幅度小,呼吸效应更克制,电源储备充足。


- 青柠这款标配带扼流圈 LC 滤波,对降低电源哼声、背景黑度帮助很大,PCB 成品机,布线是工厂定型方案,底噪控制是它的卖点,输出噪声 1mV 级别(10倍放大)。



【听感表现】

1.整体框架:依旧是 4 支 6N11 带来的高解析、高频延伸好,线条清晰;电源底色由另一型号的6Z5P换成 274B 之后,声音的密度、空间感、动态从容度均有提升是它最核心特征。
2.低频:低频轮廓扎实、层次更完整,下潜更深,鼓点、低音乐器形体感强,动态起伏舒展,大编制交响、管弦乐规模感强,动态余量充足。
3.中频:中频饱满、形体更厚实,乐器与人像的实体感强,不是单薄的通透;泛音丰富,音场横向与纵向空间感开阔,乐器之间的分离度优秀。
4.高频:高频顺滑,延伸良好,光泽自然;不会过度明亮,弦乐、铜管的泛音细节完整,弱音残响表现优秀。
5. 背景:电源波纹控制良好时,背景很黑。



优点:

1. 动态储备充足,大动态段落不容易压缩,适合大编制交响、管弦乐、动态起伏大的爵士乐,大场面音乐优势明显。
2. 声底宽松大气,音场规模宏大,乐器实体感强,密度高,有老式西电设备那种从容舒展的质感。
3. 偶次谐波自然,韵味属于大气、厚重、开阔的风格,长时间聆听不紧绷。
4. 输出阻抗低:SRPP 缓冲,不管接高阻胆后级,还是普通石机,阻抗匹配容错率高,不容易出现匹配不良导致的衰减。

5. 换胆潜力巨大:6N11 可以直换 ECC88、6922、E88CC;换管风格变化非常明显,可玩性高。不同复刻版本 274B(贵族之声 WE 复刻、林籁之音等)音色差异巨大,网屏版本会更细腻柔和。



短板:

1. 声底偏厚重宽松,如果音源本身音色偏厚、暖,整套系统容易偏丰满,线条锐利感会减弱。
2. 管子成本高,正品复刻 274B 价格不菲,后期更换成本高;直热管灯丝老化速度相比旁热整流管更快。

3. 国产 6N11 原厂配对一般:原厂北京 6N11-J 基础够用;想要更好一致性,建议后期重新精选配对进口管。



【搭配与调校建议】
1. 胆管升级:4 支 6N11 升级西门子 E88CC、吹喇叭 ,通透度、密度提升明显;整流换274B如升级青柠电子外置300BX2整流电源,比曙光274B会更细腻。

2. 耦合电容是音色关键:原厂是日系薄膜并联,你如果 DIY 改版,可以尝试不同薄膜 / 油浸电容微调中频厚薄(采用AN会有较大提升、梦多福比较柔肉,不够原配TE开扬)。



【 和原版 12AX7 禾田茂简单对比】
- 12AX7 禾田茂:中频浓郁醇厚,暖声,高频偏内敛,人声味道更重,解析弱一点;
- 青柠 6N11 禾田茂:更通透、解析更高、高频延伸更好,中频清爽,力量感主要来自274B电源而不是放大管本身。



【参考电路如下图】



电源部分原理图:



材料说明:

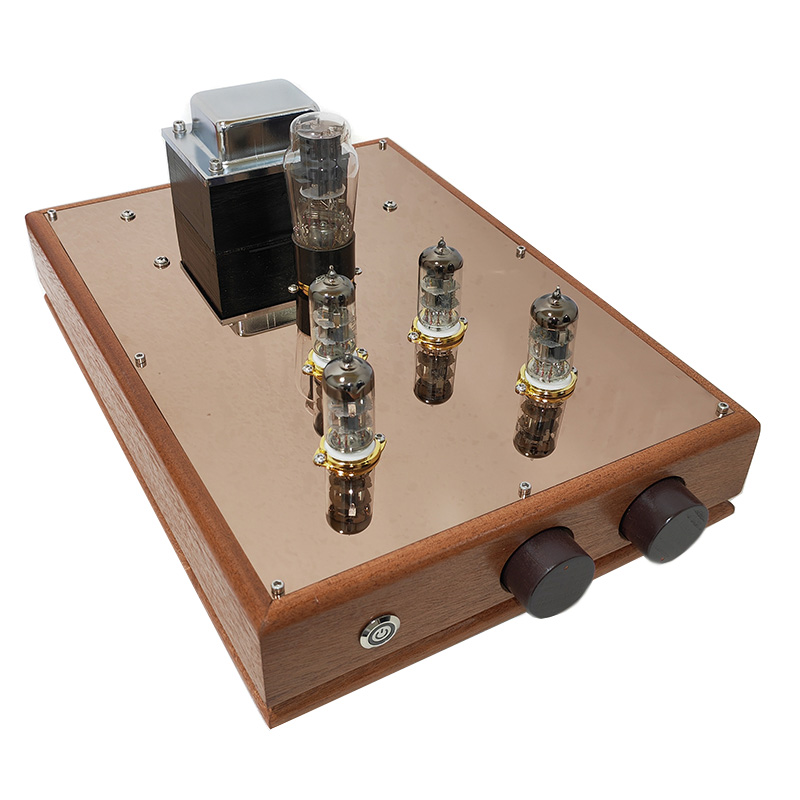

◆外部尺寸:250宽x200高x350深(未含旋钮和RCA尺寸),机箱采用沙比利2CM厚原木制作,非贴皮,复古典雅 。顶板为1.5MM镜面玫瑰金不锈钢板。旋钮为原木旋钮,可选择其他35-36MM的其他梅花柄旋钮。开关为不锈钢天使眼带指示灯开关,默认开关LED颜色为黄色。
◆RCA端子都为台产铜镀金端子,变压器采用卧式安装于机箱外部,机内走线合理,干净利索。
◆电源部分采用纯胆式整流,另采用两个10H 80MA 扼流圈滤波,有效延长放大部分电子管的使用寿命,

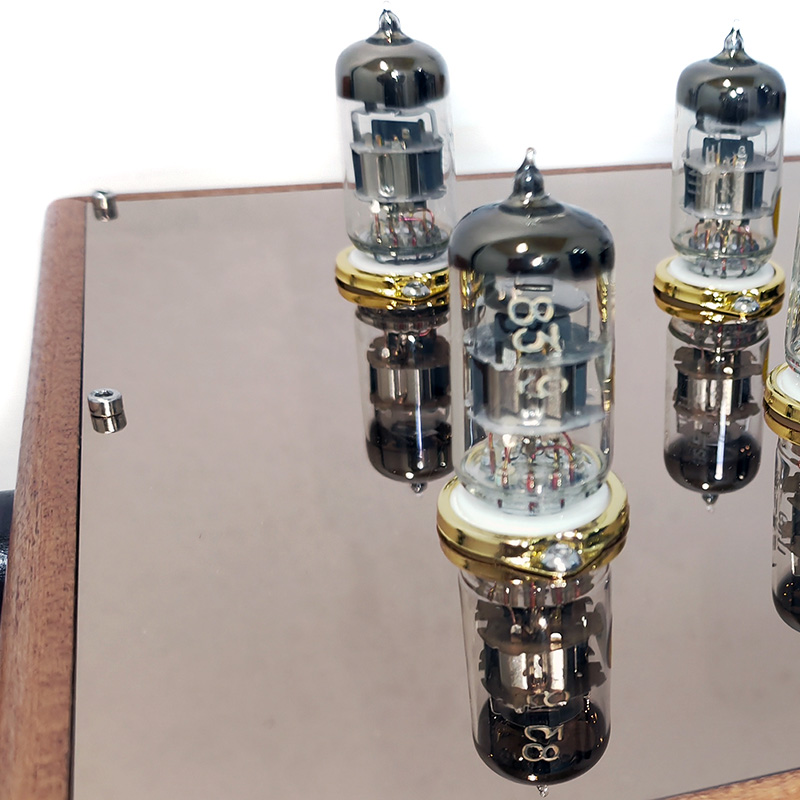

◆整机一共使用了6N11-J(军级)电子管4支,274B整流管一支,全部精心配对。
◆电位器为日本ALPS 16型100K双联电位器,使用寿命长,拧动不会有国产电位器经常出现的恼人的莎莎声。
◆信号耦合电容采用日本Rubycon、TE东京电子薄膜电容,电源滤波电容采用日本化工电解,副滤波采用韩国SAMYOUNG电解。电阻大量采用进口日本理研、日本光音、荷兰飞利浦等知名品牌铜脚电阻。
◆100W输出功率的EI8645形高品质变压器(编码:864504)同样出自本店之手,功率充沛,全铜线加高矽国产硅钢片制作,长时间工作也是温温的,稳定可靠。灯丝采用交流供电,中间抽头接地,声音活泼底噪极微。
◆两个大感量10H扼流圈(EI48X30)组成∏形滤波电路,效果比采用电子整流或者加大电容方式整流更好,高音不肥腻,弹跳力好。
◆搭棚工整,主线采用1.6MM镀锡无氧铜线,管座采用铜镀金耐用管座。内阻低,音质通透。

◆电路板为1.6MM玻纤双面板,铜厚1安士。

【技术参数(SPECIFICATIONS)】
1、输入灵敏度(Input sensitivity):500mv
2、输出电压(Voltage output): 2V-20V(RMS THD<0.03%@2V)
3、信噪比(S/N Ratio): 95DB
4、频率响应(Frequency Response):10Hz-50KHz (-0.5DB)
5、输入阻抗(Input Impedance):100Kohm
6、输出阻抗(Output Impedance):约100ohm




【日系耦合电容版,配日本红宝石、东电TE、尼吉康等】


【德国MCAP蒙多福银脚油浸电容版】
