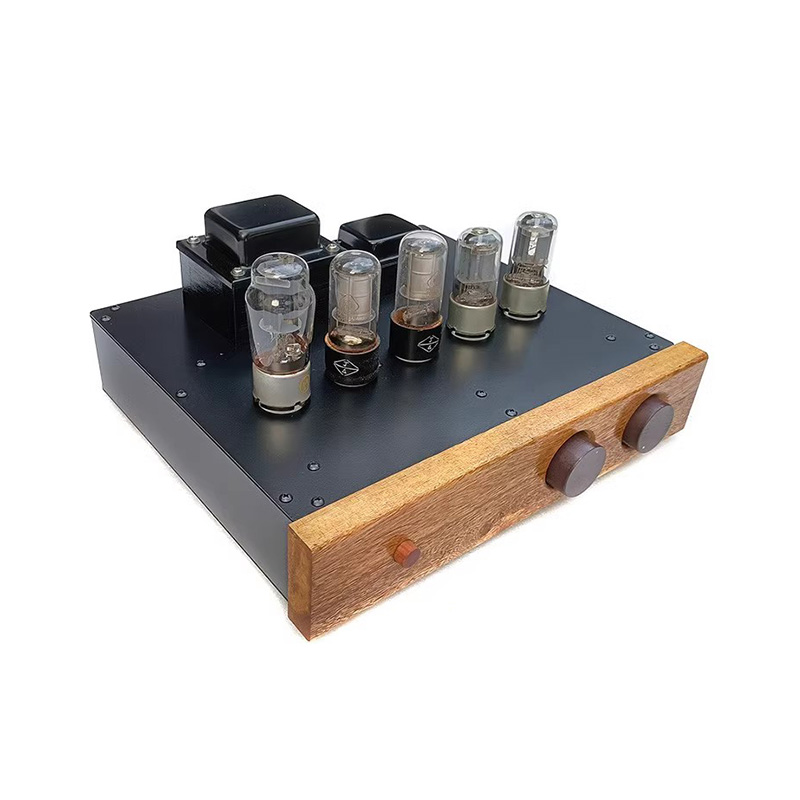

JADIS JP200 发烧胆前级石整流胆稳压原木机箱 12AX7*6

【电路说明】

这次推荐一款音色为平衡的、有音乐乐感染力的Jadis JP-200电子管前级放大器。

一、电路原理介绍

电路图左右声道完全相。原机使用的l2AX7是一只的小信号音频电压放大管，具有高μ值、高内阻的特点．原来主要用于MM唱头放大和输入级放大，其音色优美，胆味浓郁，国产型号为6N4。

放人电路中所有元件的数值均忠实于原作，为全并联两级共阴极放大，附加阴极跟随器为输出，并施加有大环路的负反馈。通过施加深度大环路的负反馈将整个前级放大器的增益确定为11左右。

前级放大器对电源的要求很高，电源变压器容量不够或电源滤波不好，很容易感应到交流声和他噪声．哪怕只是一点点，经过后级功率放大器几十、上百倍的放大之后，会严重影响音质。

电源部分在原机电路基础上稍作改动而成。高压部分采用场效应快速二极管整流,音质很接近胆整流效果，电阻电容丌形滤波，电子管稳压供电。基准电压由l50V的晶体稳压管提供，6N2电子管组成差分误差电压放大，束射四极管6Pl4接成三极管接法作电压调整管，组成电子管串联稳压电路。其输出电压稳定、纹波系数小、分把充晶体管整流的动态大和电子管电压调整的胆味足的特点相结合，达到平衡音色的目的。低压灯丝供电部分也采用直流稳压供电，采用输出电流1.5A的原装ST7812三端可调稳压集成块，此集成块为大电流高稳定的稳压集成块，轻松供应总电流为0.45A的3支12AX7灯丝。放大电路部分和稳压电路部分的电子管各自单独稳压供电，以减少相互干扰。电源变压器有两个，各自负责一个声道的供电,余量充足。

二、制作与调试

业内有种说法．认为“搭棚焊接”制作的放大器比采用印刷电路板制作的放人器要好声一些，笔者认为这是一个见仁见智的问题。不管采用那种制作方式，各器件的摆放位置、线路的布置，对音质的影响很大。关键是合理处理好以上两点，采用“搭棚焊接“或电路板制作都可以。考虑列本机电路比较复杂，元件使用较多，本机采用电路板设计.

一个的放大器首先是一个稳定的放大器，所以元器件的选用很重要，不一定非使用进口元件，，但一定要使用正规大厂的全新产品。并严格遵循“降额使用”的原则。元件选取时要留有较大的余量，保证每个电阻工作时不发热，每一个电容在市电超过10％波动时不超压。两个电源变压器用的是90W方形变压器，实际总功耗不到50W，留有两倍的余量。这样做的好处主要是使电变压器的负荷很轻，变压器内阻对电路的影响很小，同时变压器发热量小，工作稳定可靠。信号通道电阻选用国产高精度铜脚金属膜电阻，其电阻阻值误差很小，并留有4-6倍的功率余量．以尽量减少工作时的热噪声。输入耦合电容和级间耦合电容根据其耐压选用的全是香港古董TE MKP薄膜电容，电位器采用APLS蓝色塑壳电器。（电路板不含电位器，整机才包含）电子管选用上海牌6N2的J级品和曙光6Pl4的J级品。接地方式则严格遵循星形一点接地法，接地位置经过反复的实验予以确定。本前级放人器实际工作时，交流声很小，幅度和热噪声相当。只有在后级功率放大器音量开到头时，交流声和噪声才会同时微弱出现，灯丝直流稳压供电功不可没。

【材料说明】

●本品所有零部件均为原装，朴实无华，品质纯正；使用优质原装零部件，不仅仅是安全质量得到保障，使用寿命长，更重要是使实际性能能达到设计目标的强有力保证。追求品质是本店的一贯宗旨。

●电阻选用五环铜脚精密金属膜电阻，大功率电阻采用金属氧化膜电阻。不采用碳膜电阻是因为碳膜电阻的热噪音较大。

●PCB采用1.6mm厚双面板材，1OZ(35um)铜厚，喷锡全工艺，保证大小电流的良好通过性能。的PCB品质。PCB尺寸：250MM*210MM，高度含电子管9CM。

●采用场效应快速恢复二极管整流，6P14和6N2胆调压，多级滤波后给前级提供稳定纯净的直流电源，更适合电源波动较大的地区使用。快恢二极管效果跟胆整流差不多，但整流电流更大，左右两声道独立供电，动力澎湃，交响效果佳。高压DC为400V，不是某些店的300多V，动态会变窄。

●电子管灯丝全部7812稳压后直流供电，结合一点接地合理布线，既显节俭又不至于产生交流声。使得整机的峰值底噪仅有3MV。灯丝走线已经布到板上，无需飞任何的导线，不至于显得凌乱，常因灯丝布线走板上经常会引起干扰，底噪会高，所以很多店家画板时都是另外飞灯丝的走线，那是迫不得已，板的走线布局通常要多次实验改良后才定型，花费的成本较高。

●标配电子管：电压调整管为上海6P14*2、上海6N2*2，放大管为曙光12AX7*6，全部为全新管。

●信号耦合电容采用香港古董TE MKP铜脚薄膜电容。

●高压滤波电容采用PHILIPS 150UF 450V×12个

●日本ALPS A100K耐用电位器

●陶瓷管座电源部分用镀银的，放大部分用镀金的。

●80W大功率电源变压器（编号764501）两只,两声道独立供电,动态反应好,干扰小。变压器采用无氧铜漆包线绕制，内阻小；硅钢片采用黑色的优质H50退火片，几乎不发热，连续工作10多小时也是微温，余量充足，好声的保证。

●纯铜镀金RCA插座，两组输入，通过开关切换，一组输出（靠近电源插座这组为输出）。

【外形尺寸】

430MM宽*330MM深*100MM高（不含机箱脚、旋钮及接插件的尺寸）,机箱脚为50MM直径镀金塑料脚垫,旋钮是榉木原木49MM大旋钮,开关是15A250V优质台产钮子开关。

木箱采用20MM厚金泰柚木原木制作，顶板为1MM冲孔烤漆网板，散热效果佳，底板为1.5MM厚烤漆铁板，坚固耐用。

整机重量：9公斤
