【本店所有成品機器輸入電壓均可以改為110V/115V/117V等數值的電壓,方便臺灣或者海外的客戶使用。拍下時請留言說明所需的電壓即可,改電壓機器需要在拍下後3-4天內發貨,需要多加30元改電壓費用。因為單個定做變壓器的成本比批量的要高些。】
青柠电子 PM16-5TWBS 禾田茂(和田茂氏)4×6N11 + 6Z5P胆整流胆前级效果简述
一句话概括:这是改良禾田茂线路,解析力强、背景宁静,中频细腻温润;6N11(6DJ8/ECC88)版本相比原版 12AX7/12AU7 禾田茂,高频更通透、速度更快,6Z5P 胆整流加持,音色自带柔和的 “胆味”,人声、弦乐、小编制古典非常好听;大动态爆棚也不会偏软,凌厉风格。
【电路原理】
经典禾田茂架构:两级共阴 A 类电压放大 + 特殊 SRPP 无增益缓冲输出,缓冲级只降输出阻抗、提升带载能力,增益由前两级 6N11 完成,带适量环路负反馈,降低失真、改善频响,比马兰士 7 输出驱动能力强很多,胆后级、石后级都好推。
- 4 支 6N11:国产 6N11-J,等同于进口 6DJ8/ECC88,低噪声、跨导高,解析力、高频延伸优于原版禾田茂的 12AX7;缺点是相比 12AX7,中频醇厚感略少一点,更偏通透清爽。
- 6Z5P(6X5)全波胆整流:小电流胆整流,电源内阻高,电压随信号有轻微呼吸效应,听感柔和顺滑,毛刺被磨掉,也是这台机韵味来源;前级耗电很小,6Z5P 负载压力很低,很适合这个场景,比硅整流暖、更有音乐感,但大动态供电储备弱,大鼓、大编制交响冲击力会收敛。如经常听大动态可选择另外一款使用274B整流的机型。
- 青柠这款标配带扼流圈 LC 滤波,对降低电源哼声、背景黑度帮助很大,PCB 成品机,布线是工厂定型方案,底噪控制是它的卖点,输出噪声 1mV 级别(10倍放大)。
【 听感分项】
优点:
1. 背景宁静、细节多:6N11 低噪 + 扼流圈胆整流,弱音、残响、人声气息、弦乐泛音容易浮现,音场层次不错,能改善数播、解码的干涩数码味。
2. 中频细腻顺滑:不是肥厚糊声,线条保留很好,人声、小提琴、室内乐是强项,久听不累。
3. 高频通透不刺耳:6N11 天生高频延伸好,没有 12AX7 那种偏暗的声底;6Z5P 整流把尖刺磨软,亮而不冲。
4. 输出阻抗低:SRPP 缓冲,不管接高阻胆后级,还是普通石机,阻抗匹配容错率高,不容易出现匹配不良导致的衰减。
5. 换胆潜力巨大:6N11 可以直换 ECC88、6922、E88CC;6Z5P 可以直接换进口 6X5,换管风格变化非常明显,可玩性高。
短板:
1. 大动态爆发力偏弱:6Z5P 胆整流内阻高,大动态瞬间电压跌落,大编制交响、重金属、爆棚打击乐,气势和冲击力不如硅整流版本,低频偏柔和,收放偏慢,不是拳拳到肉风格。(可选爆发力强的另一款机型采用274B整流)
2.增益不算特别高:禾田茂本身增益适中,如果你搭配灵敏度很低的后级,或者音源输出电平很小,音量余量会偏少。
3. 国产 6N11 原厂配对一般:原厂北京 6N11-J 基础够用;想要更好一致性,建议后期重新精选配对进口管。
【搭配与调校建议】
1. 胆管升级:4 支 6N11 升级西门子 E88CC、吹喇叭 ,通透度、密度提升明显;整流换 RCA 6X5,比曙光 6Z5P 细腻。
2. 耦合电容是音色关键:原厂是日系薄膜并联,你如果 DIY 改版,可以尝试不同薄膜 / 油浸电容微调中频厚薄(采用AN会有较大提升、梦多福比较柔肉,不够原配TE开扬)。
【 和原版 12AX7 禾田茂简单对比】
- 12AX7 禾田茂:中频浓郁醇厚,暖声,高频偏内敛,人声味道更重,解析弱一点;
- 青柠 6N11 禾田茂:更通透、解析更高、高频延伸更好,中频清爽,温暖度部分来自 6Z5P 电源而不是放大管本身。
【参考电路如下图】

电源部分原理图:

【材料说明】

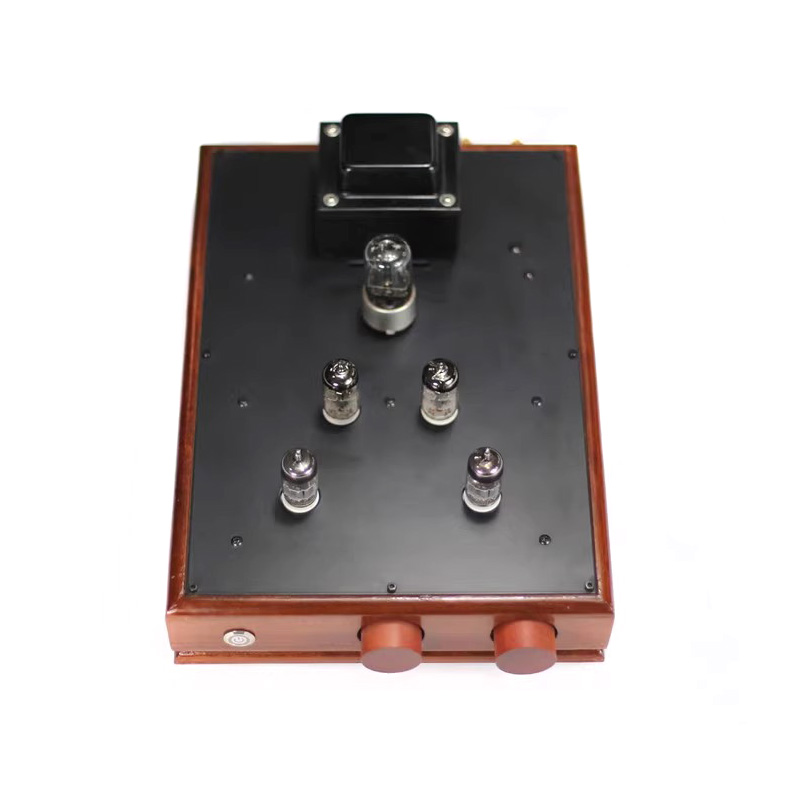

◇外部尺寸: 宽x高x深 250x140x380mm,沙比利实木机箱板厚度20毫米,机箱顶板为玫瑰金不锈钢1.4MM厚,底板位1.2MM厚带散热孔不锈钢板。
◇RCA端子都为台产铜镀金端子,耐用不易氧化,变压器采用卧式安装于机箱外部,机内走线合理,干净利索。
◇整板一共使用了北京6N11-J电子管4支, 曙光6Z5P整流管一支,全部精心配对。(更换进口的ECC88及6X5整流管,音质会有更大的提升)
◇本板选用的耦合电容均用心挑选,多次比较后定型的,选取原则不在乎品牌,只在乎音质。信号耦合电容采用日本东京电子 TE MKP古董薄膜铜脚电容,中频靓丽,并联0.22UF PHILIPS古董铜脚斑马电容,高频滋润顺滑,有韧性。
◇电阻关键部位(阳极、阴极)采用日本、台湾产碳膜铜脚电阻,非关键部位采用5环精密1%金属膜铜脚电阻。
◇电子管座为陶瓷铜镀金。
◇PCB尺寸:200MM*184MM。厚度1.6MM,双面板,1安士铜厚。严格遵循1点接地布线原则绘制PCB,好的电路+电路设计胜过你花无谓的钱买一大堆补品元件,到后还是“嗡”声一片。
◇电源部分采用胆整流,有效延长放大部分电子管的使用寿命。采用场效应管作电子稳压,输出纹波小。整机的噪音控制在微乎其微。
◇配套的是电位器为日本ALPS 16型100K双联电位器,使用寿命长,拧动不会有国产电位器经常出现的恼人的莎莎声。
◇主滤波电容采用尼吉康 或红宝石150UF 400V*2,辅滤波电容采用Nichicon 33UF ,无需盲目加大滤波电容容量,胆机不是晶体管机,容量大会烧整流管,并且音质肥胖拖沓!
◇100W输出功率的EI86X45形高品质变压器(编码:864504)同样出自本店之手,功率充沛,无氧铜线和低温升退火硅钢片制作,长时间工作也是温温的,稳定可靠。高压部分用6Z5P胆整流,灯丝采用直流供电,LM7806稳压,整个电源部分设计严谨并留有充足的余量。
◇内置EI48X30 10H 0.08A铜线电感 1个。
【技术参数(SPECIFICATIONS)】
1、输入灵敏度(Input sensitivity):500mv
2、输出电压(Voltage output): 2V-20V(RMS THD<0.03%@2V)
3、信噪比(S/N Ratio): 95DB
4、频率响应(Frequency Response):10Hz-50KHz (-0.5DB)
5、输入阻抗(Input Impedance):100Kohm
6、输出阻抗(Output Impedance):约100ohm
