Cary加利电路 电子管胆前级6N8P 6SN7X4 5Z4P胆整流带扼流圈PM15-5TWDS

2020-07-03 17:31:52 前级放大器

【青柠电子PM15-5TWDS  6N8P/6SN7×4胆前级声音评价】

> 核心前提:每一级都把 6N8P/6SN7 管内两只三极管并联;两级独立 B + 供电(放大级 200V、阴随级 264V),无全局负反馈,5Z4P/274B 胆整流,CARY原厂图纸是单扼流 CLC,青柠成品机升级成双 10H 扼流 Π 滤波;输出阻抗≈240Ω,总增益约 21dB。
> 它不是原版 Cary AE3,青柠电子的改版,最大改动点就是两级全部采用管内并联,是这台机器声底的决定性因素。

【 整体基调:中性快速、低内阻、控制力强,克制型胆味】

和马 7、和田茂这种高增益、浓郁肥厚的前级完全是两条路线。马 7 是给声音 “染色加厚”;这台是尽量保持信号原貌,用并联管降低内阻、优化线性,增加一点自然的偶次谐波,不糊、不拖慢瞬态,非常典型的现代 Cary 风格,主打 “透明 + 动态”。

【分频段解析】

1.中频
管内并联带来更好的线性,失真更低,中频密度扎实,但不刻意加厚、不堆砌暖糊感。人声口型清晰,形体自然,不会把女声刻意变甜、男声变厚;乐器结像轮廓干净,没有多余的脂粉染色。
> 对比原版 Cary(单半边管子):原版中频略瘦线条锐;这个并联版本中频更饱满扎实,密度更高,听大编制不会单薄。

2. 高频
高频通透、延伸不错,东京电子TE MKP耦合电容带来顺滑感,没有石机那种尖锐的数码毛刺。
并联降低了管子内阻,密勒效应得到改善,高频细节保留更好;但不是那种飘逸华丽、泛音爆炸的类型,光泽克制、真实。

3. 低频(本电路最大亮点)
得益于并联阴极跟随低输出阻抗(≈240Ω),带载能力极强,低频控制力、回弹速度远优于普通单管阴随前级。
低频弹性好、收放干脆,不会臃肿拖沓,鼓点、贝斯轮廓清晰。
双扼流电源进一步压低电源内阻,大动态下电压跌落很小,大场面不容易软脚,这也是商家宣传适合交响、摇滚的根本原因。



【 电路设计带来的优势(管内并联是核心)】

1. 输出阻抗低、负载适应性极强

≈240Ω,后级输入阻抗从 10kΩ~100kΩ 都可以良好适配,后级阻抗变化,音色波动很小。很多胆前级遇到低输入阻抗石机,声音会变薄、衰减,这台几乎不存在这个问题,是搭配晶体管后级 / D 类后级的利器。
2. 线性好、失真低
同一只管子两半并联,电流分摊,单半边屏耗减半,工作在更轻松的区域,谐波失真更低;没有大环负反馈,所以保留自然的胆味,没有负反馈带来的 “紧绷、生硬”。
3. 动态余量充足
第二级并联阴随静态总电流接近 6mA,动态摆幅大,大音量下不容易削波,大编制交响、爆棚流行不容易破、不压缩。
4. 换管可玩性极高
四只 6N8P 可以直接替换 NOS 6SN7、CV181、5692。不同古董管音色变化明显,玩家可以微调声底:CV181 更温润,5692 解析更强。标配5Z4P整流管,可以升级为直热274B整流管,动态更澎湃。



【 适合 / 不适合搭配】

最适合:

- 晶体管后级、D 类数字功放,系统声音偏冷、硬、数码味重,想增加顺滑感、提升动态,又不想声音变糊变慢
- 古典交响、爵士、摇滚、流行,重视声场、动态、乐器分离度
- 后级输入阻抗偏低(20k~30k),普通胆前级推不好的系统

不太适合:

- 专门听人声,追求浓郁肥厚、甜润染色(马 7 风格爱好者)
- 300B、211 这类高增益单端胆后级,两级胆染色叠加,容易声音偏闷、中频臃肿。

【 和原版 Cary AE3 的听感差异】

- 原版 Cary AE3:每声道只用单半边管子,无并联,输出阻抗高(≈480~520Ω),增益低,线条凌厉、中频偏瘦,动态猛,但带载弱,遇到低阻后级容易垮。

- 青柠这个改版:两级全部管内并联,输出阻抗减半,中频更饱满扎实,带载能力大幅增强,电源升级双扼流,背景更黑;代价是增益拉高,声底比原版略温润一点,少了原版那种凌厉刺激感。


标配电子管:曙光5Z4P *1支; 曙光6N8P *4 支。(5Z4P可用5Z3P、5U4G、5AR4、5U4C等众多5V整流管,6N8P可以用6SN7,CV181电子管直接替换)

【参考电路】


【材料说明】

◆外部尺寸:宽x高x深(未含旋钮和RCA尺寸) 250x200x350mm,机箱采用沙比利2CM厚原木制作,非贴皮,复古典雅 。顶板为1.5MM不锈钢板,也可以选择拉丝面。旋钮为原木旋钮,可选择其他35-36MM的其他梅花柄旋钮。开关为不锈钢天使眼带指示灯开关,默认开关LED颜色为黄色。
◆RCA端子都为台产铜镀金端子,机内布局图,变压器采用卧式安装于机箱外部,机内走线合理,干净利索。
◆电源部分采用纯胆式整流,另采用两个扼流圈滤波,有效延长放大部分电子管的使用寿命,
◆电位器为采用PHILIPS电阻的24档100K双联电位器,使用寿命长,拧动不会有国产电位器经常出现的恼人的莎莎声,音质超ALPS。
◆信号耦合电容采用香港TE MKP 铜脚薄膜电容,主电源滤波电容采用飞利浦电解,副滤波采用日本化工电解。电阻采用用精密五环金属膜。
◆120W输出功率的EI86X45形高品质变压器(编码:864516)同样出自本店之手,功率充沛,全铜线加高矽国产硅钢片制作,长时间工作也是温温的,稳定可靠。灯丝采用交流供电,中间抽头接地,声音活泼底噪极微。
◆两个大感量10H扼流圈(48X30)组成∏形滤波电路,效果比采用电子整流或者加大电容方式整流更好,高音不肥腻,弹跳力好。

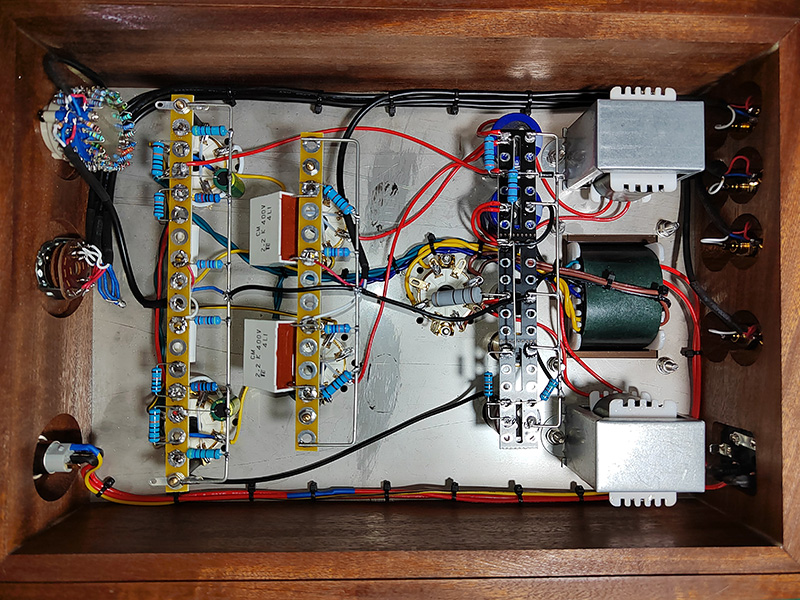

◆搭棚工整,主线采用1.6MM镀锡无氧铜线,管座采用铜镀金耐用管座。内阻低,音质通透。
