用发烧理念组装调试的全铝机箱HIFI前级放大器

【材料使用说明】

1、采用两级直耦放大电路，胆味浓，两端延伸深，动态范围大！

2、高压滤波电容采用拆机PHILIPS 150UF 450V×2（其他原件为全新）, 艾华AISHI 15UF×2副滤波；输出耦合采用香港TE MKP铜脚古董薄膜电容2.0UF＋0.1UF并联，音质超越WIMA、ERO等品牌。

输入耦合电容采用PHILIPS MKT 0.33UF，也可以直接短路该输入耦合电容使用，使用耦合电容对保护音源有一定好处。

3、信号通路采用纯铜线，RCA端子采用镀金。.为高品质传输音频信号打下基础。电源插座材质为：铜镀镍。

4、电阻一律采用国产精密金属膜电阻，信噪比高，稳定度好。

5、采用日本ALPS 16型音量电位器，没有其他杂牌电位器的噪音，长寿耐用。

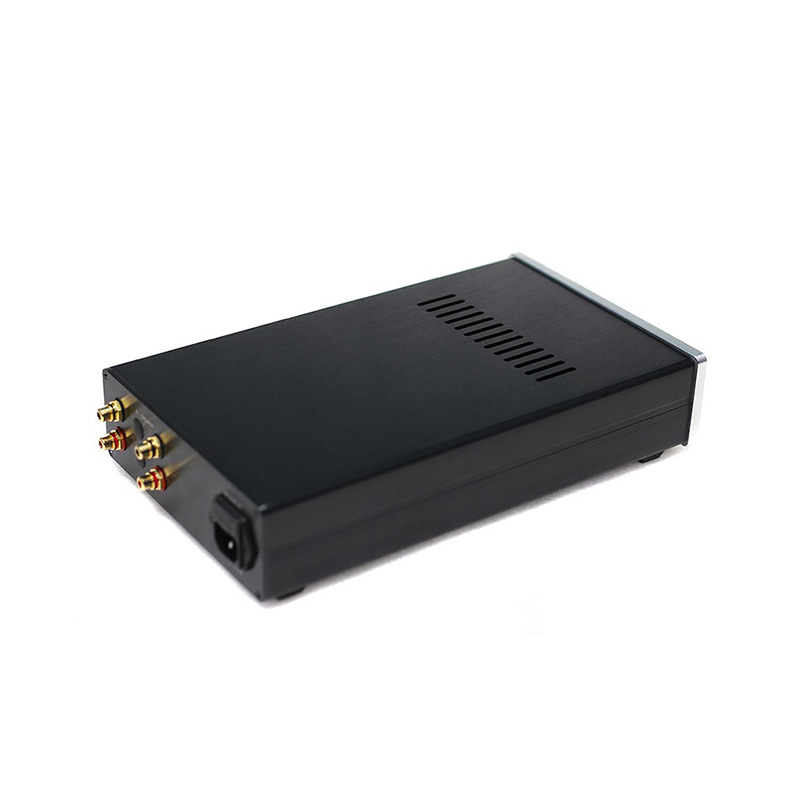

6、全铝合金豪华机箱，外形尺寸：宽度145高度90深度311（MM）。整机重量3.3KG。

7、PCB针对机箱设计，严格遵循一点接地原则。变压器出线也对应PCB接线柱位置，箱内走线布局合理，井然有条，电源线与信号线不交叉重叠，有效降低相互干扰的几率！设计此款产品确实费煞心神！

8、采用6Z5P电子管胆整流,多级滤波并经MOS管IRF830电子稳压,给前级提供稳定纯净的直流电源，更适合电源波动较大的地区使用。

9、内置10H 100MA扼流圈（编号573012），滤波效果更好些，反映在音乐播放上更有弹性一点。

10、优质全铜线50W E牛（编号664410），电子管灯丝采用3.15V-0-3.15V交流供电，令音质更具韵味，同时整机的底噪仅有弱弱的3MV，这就是设计师功力深厚的体现。变压器用全新国产高矽0.5MM厚钢片50W额定功率,不叫不哼,保证了充沛的能量供给。

11、标配全新电子管：曙光6N8P*2，曙光6Z5P整流管*1

【参考电路图】（元件参数按板上标注为准）：

【内部电路板图】

示波器测量效果图：

峰值底噪2MV，背景十分安静。
