全新改版，采用70V高压供电子管，超越所有35V供电的版本。并且将TDA7293的电平放大由19倍改为25倍，用手机或者MP3作音源也会更好推些！

本功放有100V/110V/220V输入电压三个版本，100V/110V版本的售价高15元，如有需要拍下后留言小二更改价格，默认发货发220V版。

产品简介:

TDA7293TDA7293是ST（SGS－THOMSON）公司出品的一款大功率高电压DMOS高保真功放IC，额定输出功率为100W。最大工作电压为120V。

IC为单排双列（Multiwatt15）15脚封装。工作电压范围：±12V—±60V；输出电流峰值10A；输出功率：±40V、8Ω时100W；±45V、8Ω时140W；±29V、4Ω时100W；总谐波失真（Po=5W,f=1KHz） 0.005%;转换速率15V/μs(TDA7294为10 V/μs，转换速率越高，音质层次越丰富)；输入阻抗100KΩ；频响20Hz—20Kz;工作在甲乙类状态。

TDA7293内部结构分为三级：差分输入级由双极型晶体管组成，推动级和功率输出级采用场效应管，这种结构可以综合双极型晶体管低噪音和功率场效应管在线性、温度系数、音色上的优势。音色优美，兼顾了双极信号处理电路和MOS功率管的优点，具有低失真、低噪音、高耐压以及开关机静音、过热保护、短路保护等优点。

TDA7293表现出色，当IC和电子管6n11合并后不但低频有力度，电子管子优化了人声效果，令音质柔和顺耳，减少数码味。6N11在电路里面只起缓冲作用，不具备电压放大作用。

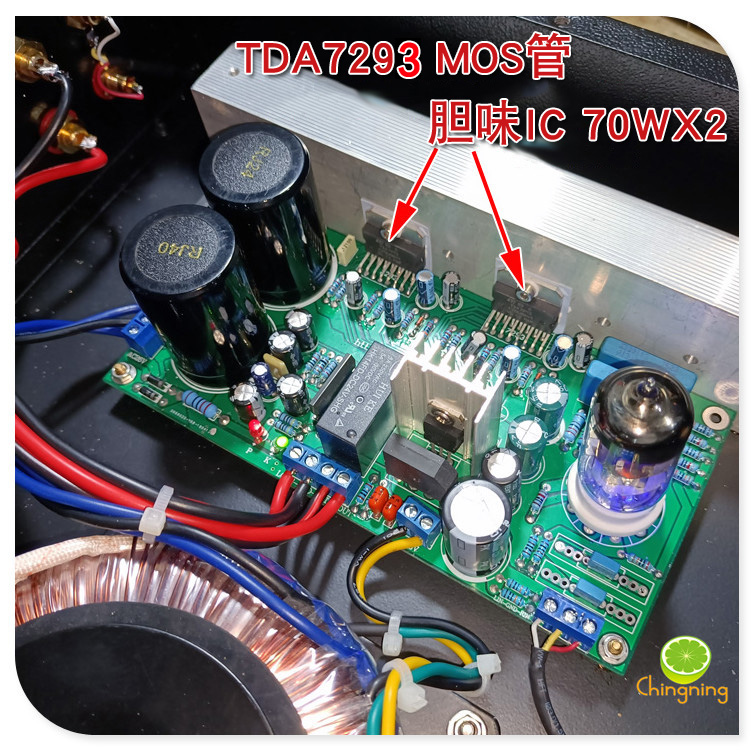

电子管缓冲器采用北京6N11低内阻双三极管，采用功放板上的正负35V电压构成70V电压供阳极，此类型的功放板淘宝上除本店以外的皆采用35V供电但是效果跟70V有比较大的差别，动态明显被压缩，音场窄。

【材料说明】

1、本功放带喇叭保护电路UPC1237

2、选用10000uf/50V NOVER发烧滤波电容

3、前级耦合使用TE MKP薄膜电容，后级耦合采用PHILIPS MKT薄膜电容，均为发烧级元件。

4、小容量电解选用日韩产发烧级音频专用电容。

5 、整板电阻为全铜脚优质金属膜精密电阻，输出电阻为5W无感电阻。

6 、TDA7293 采用原装进口激光暗字，皆保证是原装货。

7 、整流桥为1510 ，可过15A大电流。

8 、接线端子为大号端子，比小号的更牢固不易氧化。PCB采用1.6mm厚双面板材，2.0安士铜厚，喷锡全工艺，保证大小电流的良好通过性能。。

9、机箱规格：宽310深300(不含机后接线柱)高95MM，大小比例方正，方便桌面放置，给您电脑当一个高保真的外设。

10、大型散热器，确保IC在高电压大功率输出情况下稳定工作。

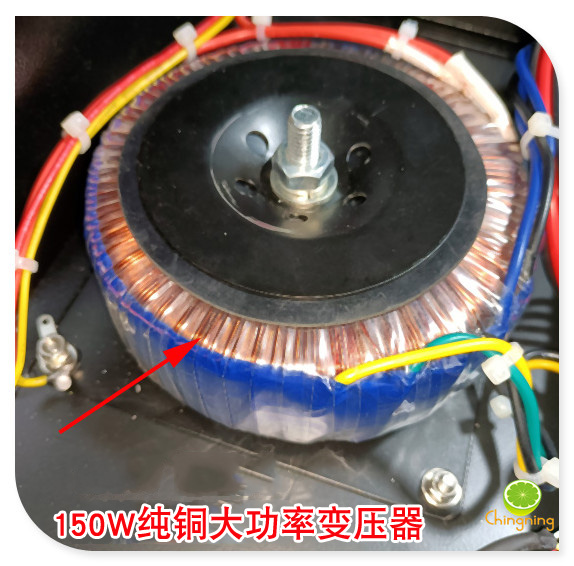

11、 1.8KG的纯铜线电源牛，26V-0-26V输出，另外加一组8V电压整流稳压后供6N11灯丝。

12、纯铜镀金RCA莲花插座和大号镀金水晶接线柱

整个电路板走线布局相当严谨合理，整体PCB走线采用一点接地方式。本功放板工作稳定可靠，输出功率大；声音优美圆润，音场开阔。立体感强，低频沉稳扎实有力，信噪比相当出色，动态范围广；细节清晰、瞬态响应出色，播放各种音乐均应付自如，在家庭的放音环境下有很不错的表现。适合接6.5寸以下音箱或者灵敏度比较高的8寸以上音箱。供6N11电子管的灯丝，因为采用直流供灯丝，所以整机的底噪十分宁静。本品所有零部件均为原装，朴实无华，品质纯正；使用优质原装零部件，不仅仅是安全质量得到保障，使用寿命长，更重要是使实际性能能达到设计目标的强有力保证。

【性能参数】

功率:70WX2 8欧姆负载时

放大倍数：约25倍

频率响应：20HZ-30KHZ

信噪比：99DB

输入阻抗：100K
